어플리케이션 & 클러스터 통합 모니터링 (Kuberhealthy & Prometheus)

GodNR 2022. 4. 7. 02:04

728x90

개요

Kubernetes는 수 많은 객체들의 집합으로 구성되어 있으며, 이는 확장성 가능하게 구성되어 클러스터 내 장애 상황을 식별하는 것은 굉장히 번거로운 일이라고 볼 수 있다. 이로 인해 Kubernetes 클러스터 내의 다양한 각도에서 모니터링할 수 있는 환경을 구성하는 것은 장애 발생으로 인한 가동 중지 시간을 줄이거나 피할 수 있다. 대표적인 장애 상황은 다음을 예로 들 수 있다.

노드 문제 : 실패 상태의 Docker 데몬/Kubelet, CNI 실패로 인한 할당되지 않은 IP 주소 등
포드 문제 : Health Check 실패, Running 상태가 아닌 포드 등
네임스페이스 문제 : Pod를 배치할 수 없는 Namespace
DNS 확인 문제 : CoreDNS lookup 실패
네트워크 문제 : 네트워크 정책 변경 등

Kuberhalthy는 모니터링 및 지속적인 프로세스 검증을 위한 Kubernetes Operator이다. Kuberhealthy가 제공하는 Synthetic Check는 khcheck/khjob이라는 사용자 지정 리소스에 의해 생성된 테스트 컨테이너이다. Check가 생성되면 Kuberhealthy는 주어진 간격과 제한 시간 내에 모든 검사를 예약한다. khjob이 한 번 실행되는 반면 khcheck는 정기적인 간격으로 실행된다는 점을 제외하면 기능면에서 거의 동일하다.

"Kubernetes Operator는 Kubernetes 코드 자체를 수정하지 않고도 컨트롤러를 하나 이상의 사용자 정의 리소스(custom resource)에 연결하여 클러스터의 동작을 확장할 수 있다. 오퍼레이터는 사용자 정의 리소스의 컨트롤러 역할을 하는 쿠버네티스 API의 클라이언트이다."

Kuberhealthy는 특정 khcheck에 해당하는 Checker Pod를 프로비저닝한다. 목적이 달성되면 Checker Pod는 삭제된다. 생성/삭제 주기는 khcheck 구성에서 runInterval/timeout의 지속 시간에 따라 일정한 간격으로 반복된다. 결과는 Kuberhealthy로 전송되고 Kuberhealthy는 이를 모니터링을 위해 Prometheus와 통합하거나 JSON 기반 상태 페이지에서 확인할 수 있다.

Kuberhealthy 설치

1. kube-prometheus-stack 설치

a. namespace 생성

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:default)]# kubectl create namespace monitoring
namespace/monitoring created
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:default)]# kubectl config set-context --current --namespace=monitoring
Context "iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io" modified.
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]#

b. kube-prometheus-stack 설치

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]# helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
"prometheus-community" already exists with the same configuration, skipping
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]# helm repo update
Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "nfs-subdir-external-provisioner" chart repository
...Successfully got an update from the "kuberhealthy" chart repository
...Successfully got an update from the "prometheus-community" chart repository
Update Complete. 뉸appy Helming!
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]# helm install prometheus prometheus-community/kube-prometheus-stack
NAME: prometheus
LAST DEPLOYED: Tue Apr  5 03:25:09 2022
NAMESPACE: monitoring
STATUS: deployed
REVISION: 1
NOTES:
kube-prometheus-stack has been installed. Check its status by running:
  kubectl --namespace monitoring get pods -l "release=prometheus"

Visit https://github.com/prometheus-operator/kube-prometheus for instructions on how to create & configure Alertmanager and Prometheus instances using the Operator.
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]#

c. 설치 확인

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]# kubectl get svc -n monitoring
NAME                                      TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)                      AGE
alertmanager-operated                     ClusterIP   None             <none>        9093/TCP,9094/TCP,9094/UDP   12s
prometheus-grafana                        ClusterIP   10.100.207.52    <none>        80/TCP                       22s
prometheus-kube-prometheus-alertmanager   ClusterIP   10.100.88.52     <none>        9093/TCP                     22s
prometheus-kube-prometheus-operator       ClusterIP   10.100.132.210   <none>        443/TCP                      22s
prometheus-kube-prometheus-prometheus     ClusterIP   10.100.206.148   <none>        9090/TCP                     22s
prometheus-kube-state-metrics             ClusterIP   10.100.190.195   <none>        8080/TCP                     22s
prometheus-operated                       ClusterIP   None             <none>        9090/TCP                     12s
prometheus-prometheus-node-exporter       ClusterIP   10.100.243.19    <none>        9100/TCP                     22s
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]# k get service prometheus-kube-prometheus-prometheus -n monitoring
NAME                                    TYPE        CLUSTER-IP       EXTERNAL-IP   PORT(S)    AGE
prometheus-kube-prometheus-prometheus   ClusterIP   10.100.206.148   <none>        9090/TCP   40s
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]# k get service prometheus-grafana -n monitoring
NAME                 TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
prometheus-grafana   ClusterIP   10.100.207.52   <none>        80/TCP    3m14s
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]#

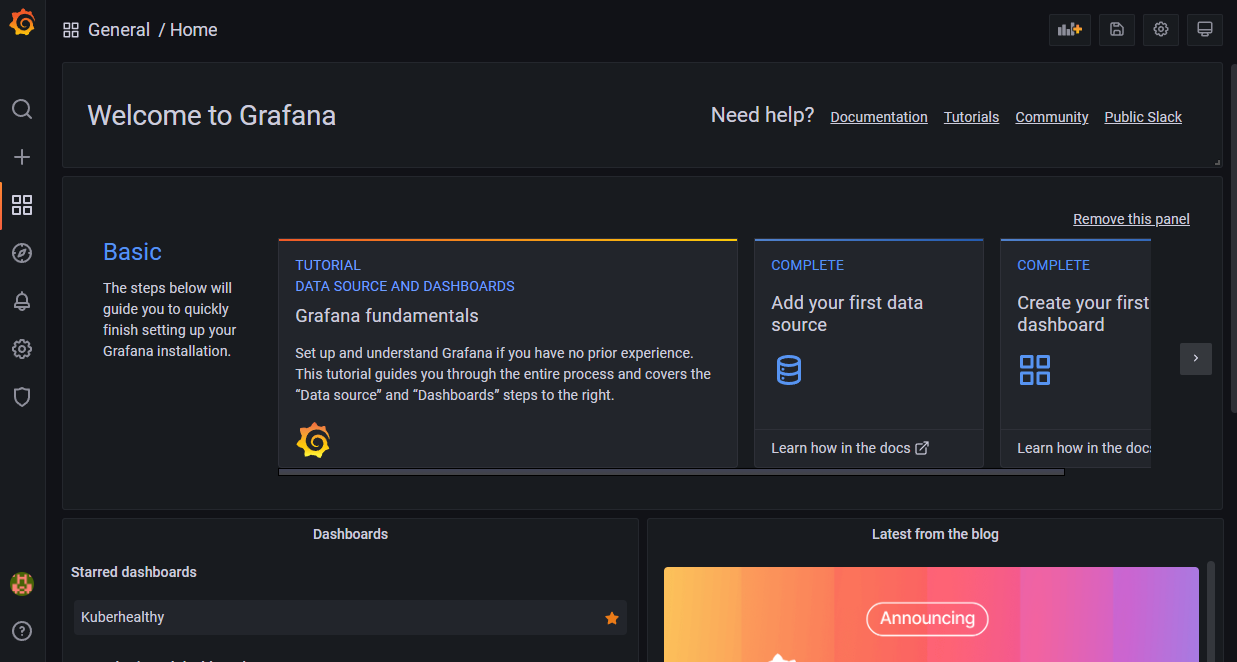

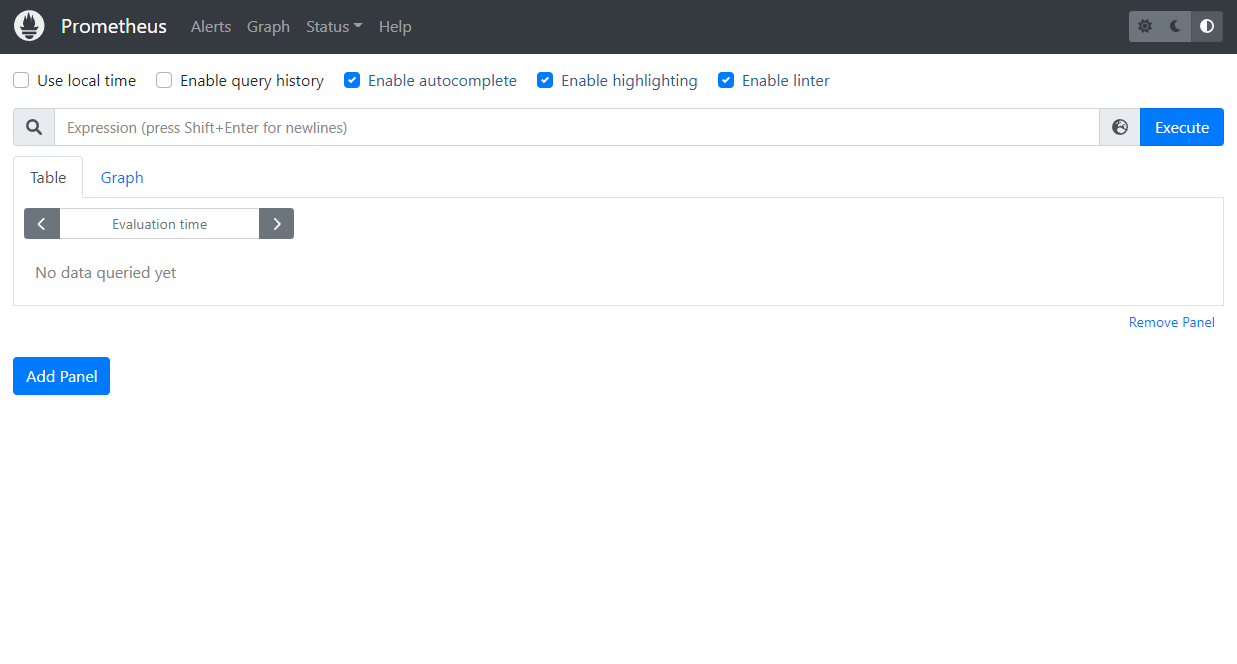

d. Prometheus & Grafana 대시보드 접속

Grafana는 default ID : admin, PW : prom-operator로 로그인할 수 있다.

2. kuberhealthy 설치

a. namespace 생성

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]# kubectl create ns kuberhealthy
namespace/kuberhealthy created
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:monitoring)]# kubectl config set-context --current --namespace=kuberhealthy
Context "iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io" modified.
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]#

b. kuberhealthy 설치

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# helm repo add kuberhealthy https://comcast.github.io/kuberhealthy/kuberhealthy/helm-repos
"kuberhealthy" already exists with the same configuration, skipping
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# helm repo update
Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "nfs-subdir-external-provisioner" chart repository
...Successfully got an update from the "kuberhealthy" chart repository
...Successfully got an update from the "prometheus-community" chart repository
Update Complete. 뉸appy Helming!
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# helm install kuberhealthy kuberhealthy/kuberhealthy --set prometheus.enabled=true,prometheus.enableAlerting=true,prometheus.serviceMonitor.enabled=true
W0405 06:58:25.676172   10155 warnings.go:70] policy/v1beta1 PodDisruptionBudget is deprecated in v1.21+, unavailable in v1.25+; use policy/v1 PodDisruptionBudget
W0405 06:58:26.133098   10155 warnings.go:70] policy/v1beta1 PodDisruptionBudget is deprecated in v1.21+, unavailable in v1.25+; use policy/v1 PodDisruptionBudget
NAME: kuberhealthy
LAST DEPLOYED: Tue Apr  5 06:58:25 2022
NAMESPACE: kuberhealthy
STATUS: deployed
REVISION: 1
TEST SUITE: None
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]#

c. 설치 확인

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get svc
NAME             TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
deployment-svc   ClusterIP   10.100.178.80   <none>        80/TCP    31s
kuberhealthy     ClusterIP   10.100.143.56   <none>        80/TCP    97s
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get pods
NAME                             READY   STATUS      RESTARTS   AGE
daemonset-1649141932             0/1     Completed   0          97s
deployment-1649141933            0/1     Completed   0          96s
dns-status-internal-1649141933   0/1     Completed   0          96s
kuberhealthy-7977cc6fcf-cbq4g    1/1     Running     0          2m8s
kuberhealthy-7977cc6fcf-m7zcl    1/1     Running     0          2m8s
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]#

khchecks와 관련된 포드는 Completed상태여야 한다. kuberhealthy 네임스페이스에는 기본적으로 3개의 khchecks가 설치되어 있어야 한다. khcheck는 테스트를 실행하기 위해 클러스터에서 Kuberhealthy가 생성한 사용자 지정 리소스이다.

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get khchecks
NAME                  AGE
daemonset             107s
deployment            107s
dns-status-internal   107s
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]#

daemonset : 클러스터의 모든 노드가 작동하는지 확인하기 위해 daemonset을 배포.
deployment : deployment를 생성한 다음 rolling update를 트리거. service를 통해 deployment에 연결할 수 있는지 테스트한 후 테스트 pod를 complete 처리. 문제가 발생하면 failure 처리.
dns-status-internal : Internal Cluter DNS가 정상 동작하는지 확인.

3. kuberhealthy Prometheus 연동

a. servicemonitor CRD 확인

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get servicemonitors -A
NAMESPACE      NAME                                                 AGE
kuberhealthy   kuberhealthy                                         2m45s
monitoring     prometheus-grafana                                   3h35m
monitoring     prometheus-kube-prometheus-alertmanager              3h35m
monitoring     prometheus-kube-prometheus-apiserver                 3h35m
monitoring     prometheus-kube-prometheus-coredns                   3h35m
monitoring     prometheus-kube-prometheus-kube-controller-manager   3h35m
monitoring     prometheus-kube-prometheus-kube-etcd                 3h35m
monitoring     prometheus-kube-prometheus-kube-proxy                3h35m
monitoring     prometheus-kube-prometheus-kube-scheduler            3h35m
monitoring     prometheus-kube-prometheus-kubelet                   3h35m
monitoring     prometheus-kube-prometheus-operator                  3h35m
monitoring     prometheus-kube-prometheus-prometheus                3h35m
monitoring     prometheus-kube-state-metrics                        3h35m
monitoring     prometheus-prometheus-node-exporter                  3h35m
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]#

위와 같이 Prometheus Operation이 Metric을 수집하기 위한 서비스 대상을 정의하는 servicemonitor CRD에 매핑된 정보를 확인할 수 있다.

kuberhealthy namespace의 kuberhealthy는 Prometheus 오퍼레이션과 연계하여 메트릭을 수집할 수 있도록 servicemonitor를 기본 지원한다.

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get Prometheus -A
NAMESPACE    NAME                                    VERSION   REPLICAS   AGE
monitoring   prometheus-kube-prometheus-prometheus   v2.34.0   1          3h36m
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get Prometheus prometheus-kube-prometheus-prometheus -n monitoring -o yaml
apiVersion: monitoring.coreos.com/v1
kind: Prometheus
metadata:
  annotations:
    meta.helm.sh/release-name: prometheus
    meta.helm.sh/release-namespace: monitoring
  creationTimestamp: "2022-04-05T03:25:23Z"
...
spec:
...
  serviceAccountName: prometheus-kube-prometheus-prometheus
  serviceMonitorNamespaceSelector: {}
  serviceMonitorSelector:
    matchLabels:
      release: prometheus
  shards: 1
  version: v2.34.0
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]#

prometheus에서는 servicemonitor 대상을 아래와 같이 두가지 규칙을 가지고 대상은 선정하게 된다.

serviceMonitorNamespaceSelector : Prometheus pod는 기본 serviceMonitorNamespaceSelector: {}로 구성되며, 이는 Prometheus Pod가 기동된 monitoring namespace만 모니터링 대상으로 메트릭을 수집한다.
serviceMonitorSelector : matchLabels이 release: prometheus인 Pod를 대상으로 메트릭을 수집한다.

위 기준을 충족하는지 확인하기 위해 kuberhealthy의 구성 정보를 확인해 보도록 하자.

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get servicemonitors kuberhealthy -o yaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: kuberhealthy
  namespace: kuberhealthy
  annotations:
    meta.helm.sh/release-name: kuberhealthy
    meta.helm.sh/release-namespace: kuberhealthy
  creationTimestamp: "2022-04-05T06:58:26Z"
  generation: 1
  labels:
    app: kuberhealthy
    app.kubernetes.io/managed-by: Helm
    prometheus: prometheus
    release: prometheus-operator
...
spec:
  endpoints:
  - bearerTokenFile: /var/run/secrets/kubernetes.io/serviceaccount/token
    interval: 15s
    port: http
  jobLabel: component
  namespaceSelector:
    matchNames:
    - kuberhealthy
  selector:
    matchLabels:
      app: kuberhealthy
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]#

위와 같이 kuberhealthy는 kuberhealthy namespace 내 release: prometheus-operator label을 갖고 있다. 따라서 현재 상태로는 prometheus에서는 메트릭 수집 대상에서 제외된다.

b. kuberhealthy 구성 변경

[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get servicemonitors kuberhealthy -o yaml > kuberhealty_servicemonitor.yaml
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# vi kuberhealty_servicemonitor.yaml
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: kuberhealthy
  namespace: monitoring
  annotations:
    meta.helm.sh/release-name: kuberhealthy
    meta.helm.sh/release-namespace: kuberhealthy
  creationTimestamp: "2022-04-05T06:58:26Z"
  generation: 1
  labels:
    app: kuberhealthy
    app.kubernetes.io/managed-by: Helm
    prometheus: prometheus
    release: prometheus
...
spec:
  endpoints:
  - bearerTokenFile: /var/run/secrets/kubernetes.io/serviceaccount/token
    interval: 15s
    port: http
  jobLabel: component
  namespaceSelector:
    matchNames:
    - kuberhealthy
  selector:
    matchLabels:
      app: kuberhealthy
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl apply -f kuberhealty_servicemonitor.yaml
servicemonitor.monitoring.coreos.com/kuberhealthy created
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl get servicemonitors -A
NAMESPACE      NAME                                                 AGE
kuberhealthy   kuberhealthy                                         5m49s
monitoring     kuberhealthy                                         9s
monitoring     prometheus-grafana                                   3h38m
monitoring     prometheus-kube-prometheus-alertmanager              3h38m
monitoring     prometheus-kube-prometheus-apiserver                 3h38m
monitoring     prometheus-kube-prometheus-coredns                   3h38m
monitoring     prometheus-kube-prometheus-kube-controller-manager   3h38m
monitoring     prometheus-kube-prometheus-kube-etcd                 3h38m
monitoring     prometheus-kube-prometheus-kube-proxy                3h38m
monitoring     prometheus-kube-prometheus-kube-scheduler            3h38m
monitoring     prometheus-kube-prometheus-kubelet                   3h38m
monitoring     prometheus-kube-prometheus-operator                  3h38m
monitoring     prometheus-kube-prometheus-prometheus                3h38m
monitoring     prometheus-kube-state-metrics                        3h38m
monitoring     prometheus-prometheus-node-exporter                  3h38m
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]# kubectl delete servicemonitor kuberhealthy -n kuberhealthy
servicemonitor.monitoring.coreos.com "kuberhealthy" deleted
[root@ip-192-168-78-195 ~ (iam-root-account@NRSON-EKS-CLUSTER.ap-northeast-2.eksctl.io:kuberhealthy)]#

위와 같이 kuberhealthy의 yaml 파일을 내려 받아 모니터링 대상으로 지정하기 위해 namespace를 monitoring으로 lebel을 release: prometheus로 수정한 후 반영한다.

또한 불필요한 기존 kuberhealthy namespace 내에 생성한 kuberhealthy는 삭제한다.

4. 대시보드 구성

a. Prometheus Service Discovery 확인

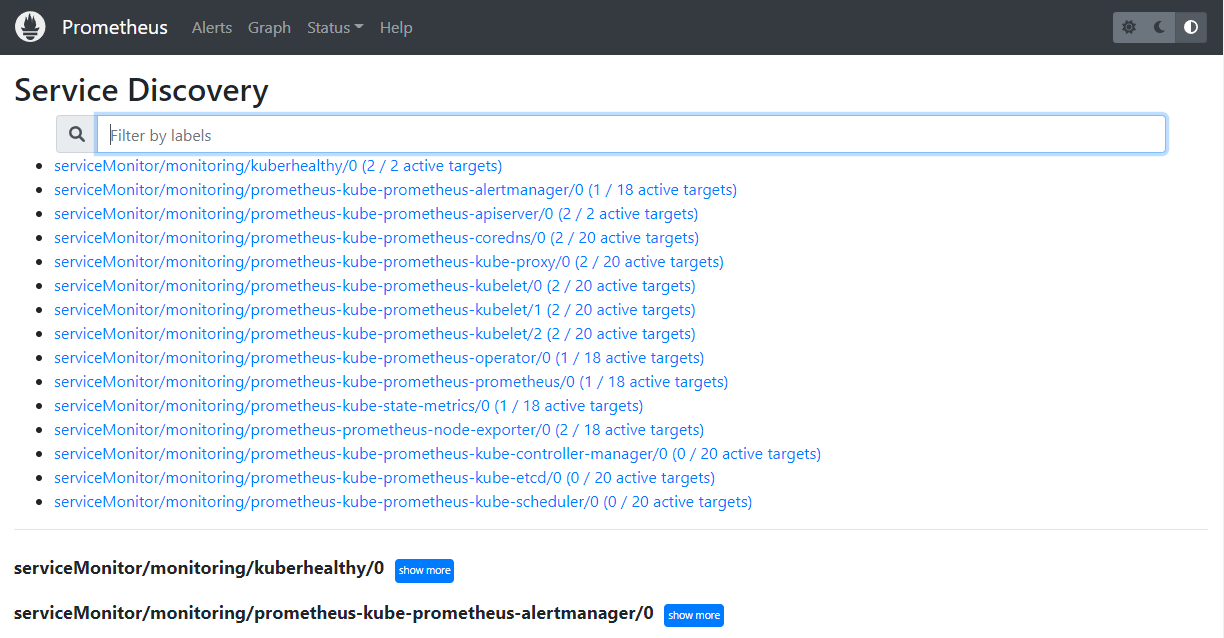

Service Discovery는 현재 메트릭을 수집하고 있는 대상 서비스 목록이다. 위와 같이 serviceMonitor/monitoring/kuberhealthy/0 (2/2 active targets)이 탐색되는 것을 확인할 수 있다.

b. Graph 확인

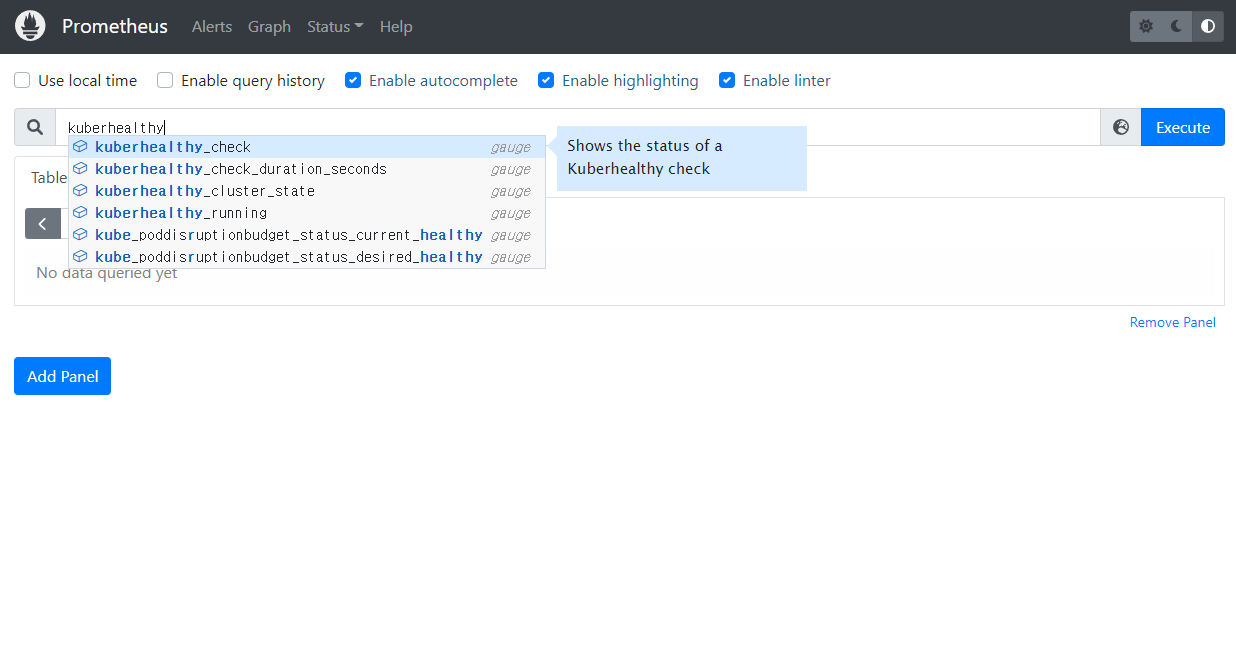

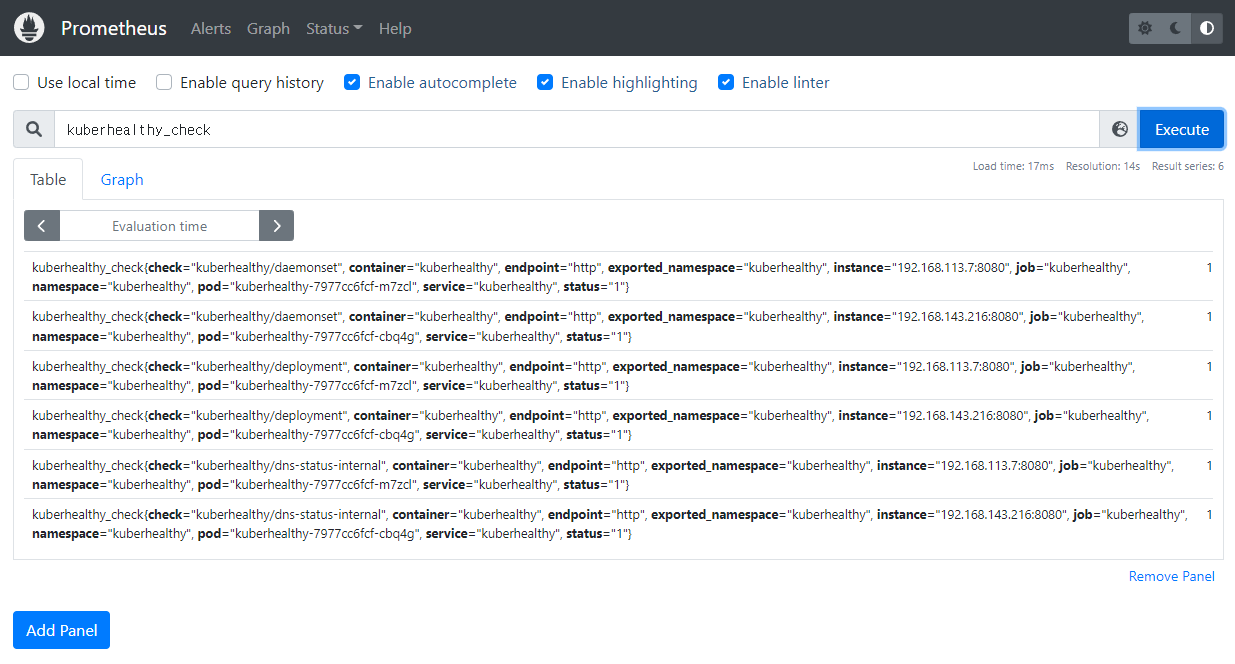

Prometheus Graph 탭에서 graph를 생성하기 위한 데이터가 조회되는지 확인한다. 위와 같이 kuberhealthy_check > Excute 클릭 시 아래와 같이 결과가 표출될 경우 정상적으로 kuberhealthy와 prometheus의 연동은 완료된다.

c. Grafana 대시보드 확인

Grafana 대시보드를 자동 생성하기 위해 아래 json 파일을 다운로드 받는다.

https://github.com/Comcast/kuberhealthy/blob/master/deploy/grafana/dashboard.json

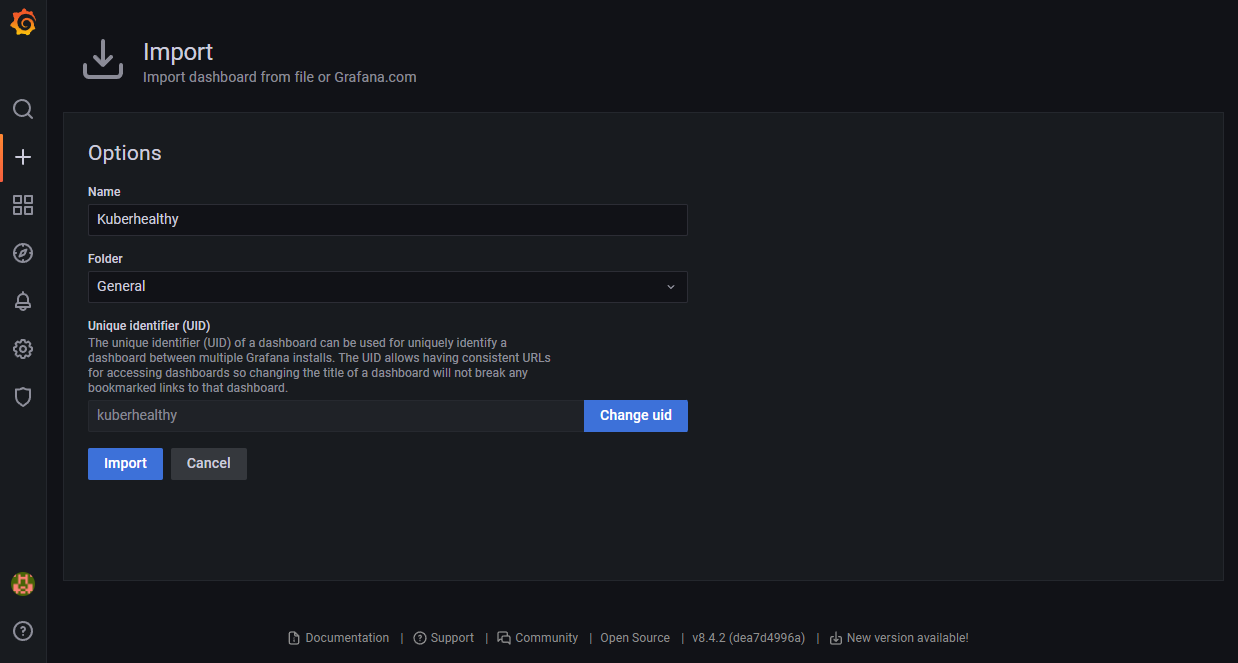

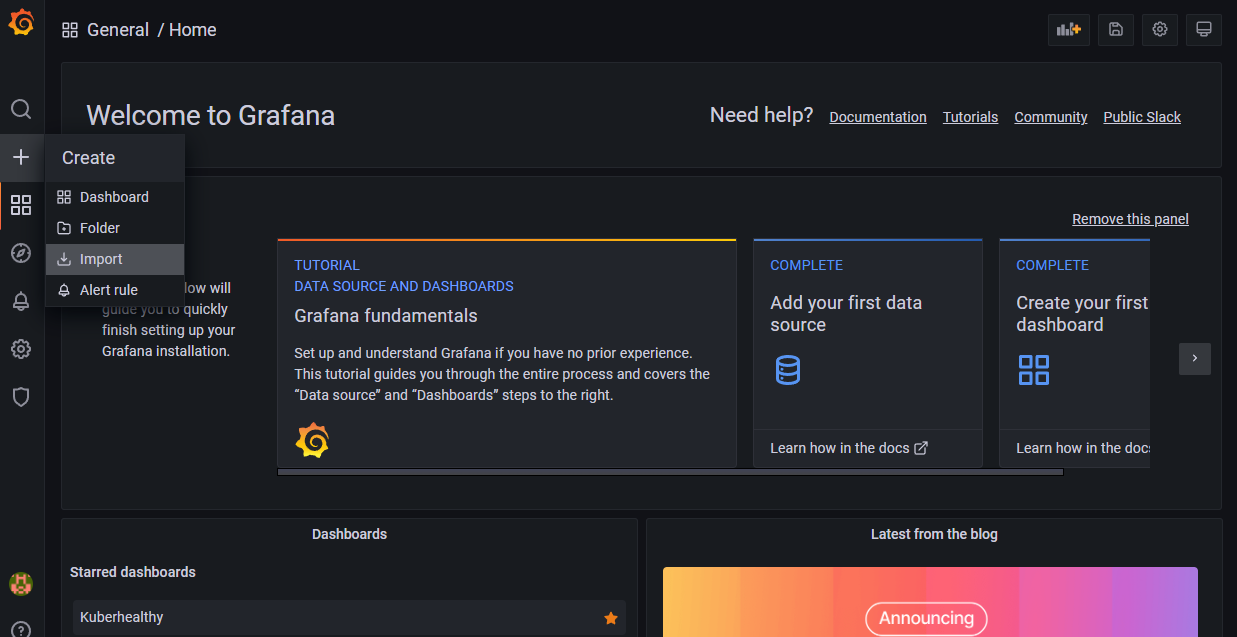

+(Creat) > Import 버튼 클릭 후 json 파일을 import 한다.

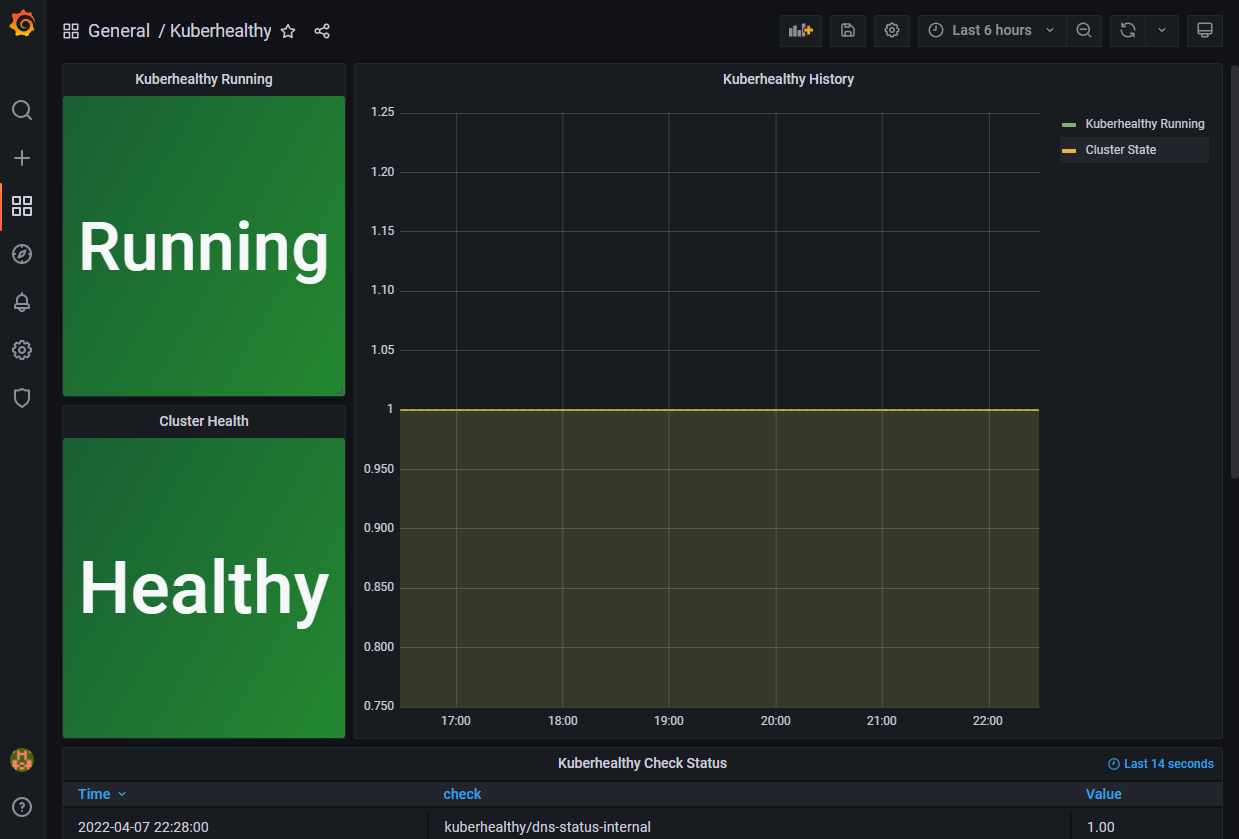

위와 같이 정상적으로 생성이 완료되면 kuberhealthy 메트릭에 대한 Grafana 대시보드를 확인할 수 있다.

728x90

저작자표시 비영리

'③ 클라우드 > ⓚ Kubernetes' 카테고리의 다른 글

Kubernetes Node 가용성 검증 (0)	2022.08.10
Kubernetes Multi Container Design Pattern (0)	2022.06.26
StorageClass를 활용한 Dynamic Provisioning (0)	2022.04.02
Kubernetes 네트워크 ACL "NetworkPolicy" (0)	2022.03.19
Kubernetes 보안 강화를 위한 오픈소스 소프트웨어 활용 (0)	2022.03.14

공지사항

최근에 올라온 글

최근에 달린 댓글

Total

Today

Yesterday

링크

나라의 맛집이야기

TAG more

« 2024/12 »
일	월	화	수	목	금	토
1	2	3	4	5	6	7
8	9	10	11	12	13	14
15	16	17	18	19	20	21
22	23	24	25	26	27	28
29	30	31

글 보관함

나라의 IT 잡아먹기

티스토리 뷰
