서론

지난 시간에 살펴본 Amazon CloudWatch가 모니터링 중심의 서비스라면, Amazon ElasticSearch는 로깅 중심의 Telemetry 서비스이다. Amazon CloudWatch에 대해 알아보고자 할 경우 다음을 참고한다.

[② 클라우드 마스터/ⓐ AWS] - AWS 리소스 및 애플리케이션 모니터링 서비스 (CloudWatch)

이번 포스팅에서는 Amazon CloudWatch를 활용하여 EKS Cluster의 로그를 수집하고 표출하는 과정에 대해 알아보도록 하자. ELK에 대해 알아보고자 할 경우 다음을 참고한다.

[⑥ Open Source Software] - [ELK+Redis] Elasticsearch + Logstash + Kibana + Redis + SpringSleuth를 활용한 로그 추적 시스템 구축

EFK를 활용하면, AWS의 다양한 Managed Service를 통합하여 로그를 수집하고 표출함으로써 로그가 필요한 다양한 시점에 활용 가능하도록 제공한다.

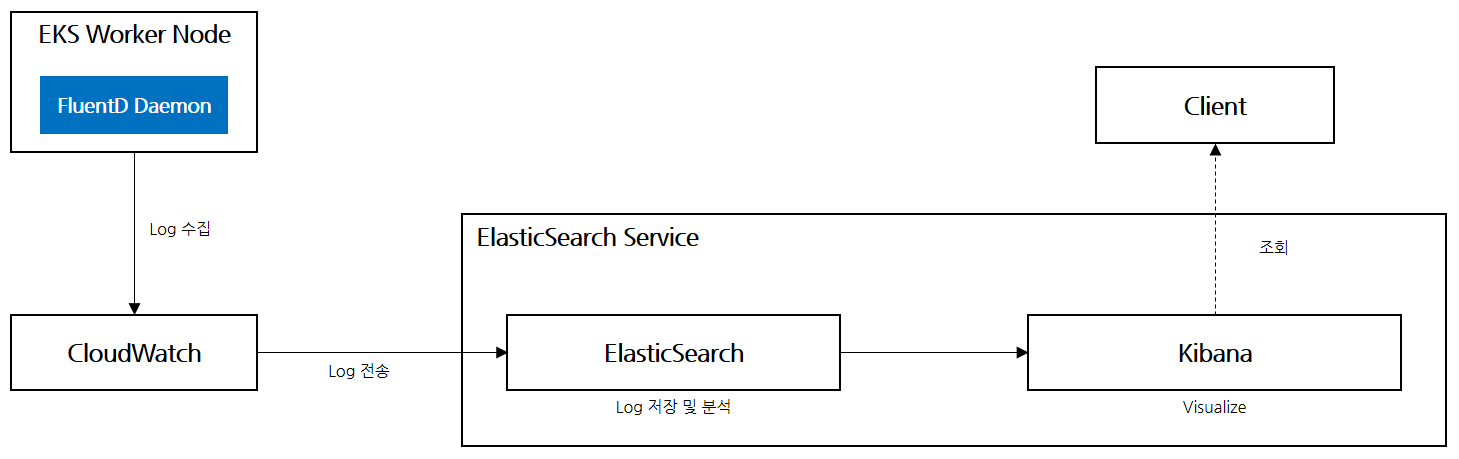

AWS는 몇가지 로그 수집 방안을 제공하지만, 본 가이드에서는 아래와 같은 아키텍처로 로그를 수집하고 표출하도록 구성할 예정이다.

- FluentD : EKS Worker Node에 DaemonSet으로 배포되어 개별 로그를 수집하는 역할

- CloudWatch : 수집된 로그를 ElasticSearch 로그저장소로 전송

- ElasticSearch : Log 저장소 및 분석하는 핵심 엔진

- Kibana : 분석된 결과를 Visualize하는 대시보드

---

Amazon ElasticSearch Service 구성

1) Policy & Role 구성

2) FluentD 구성

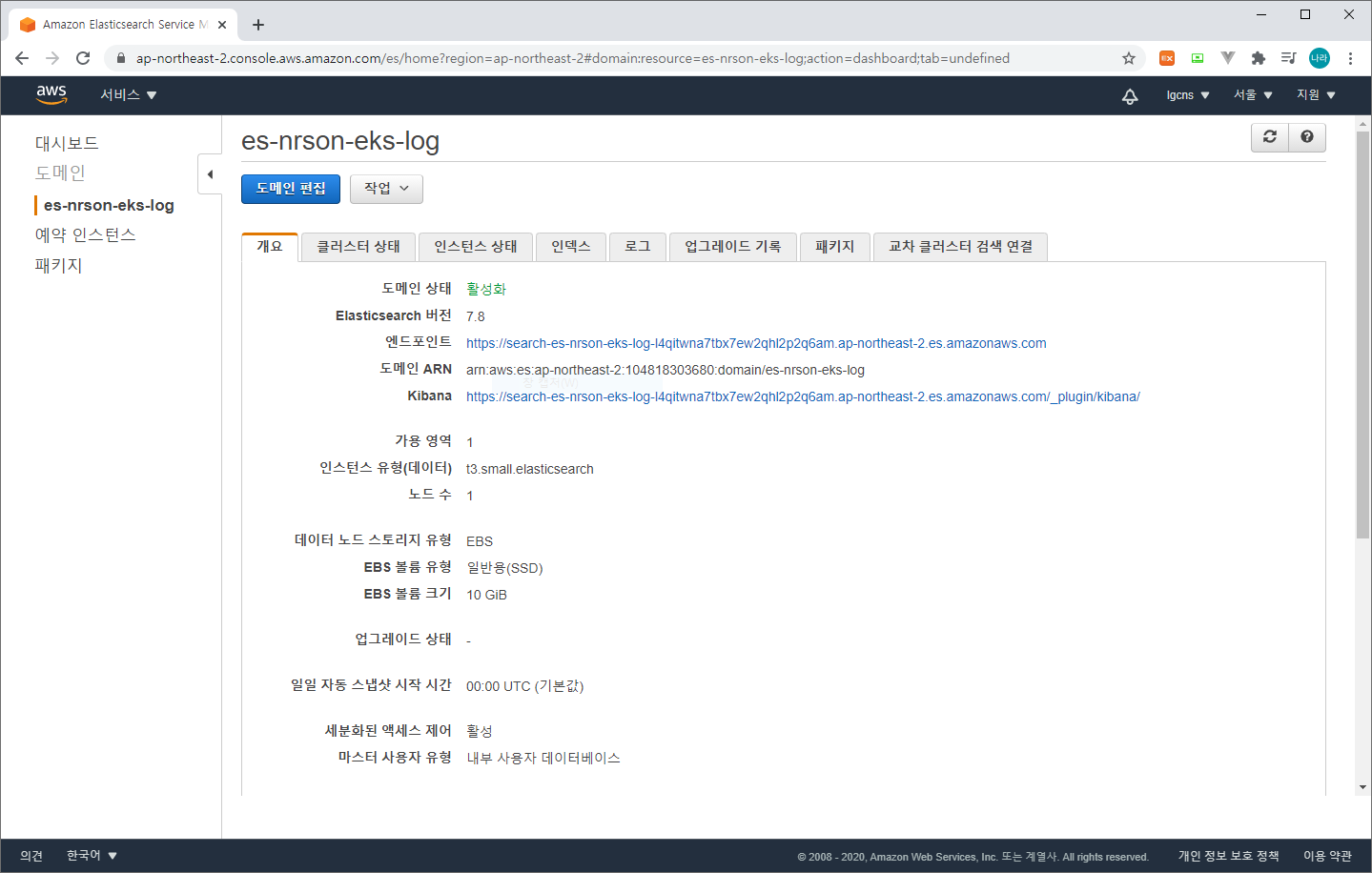

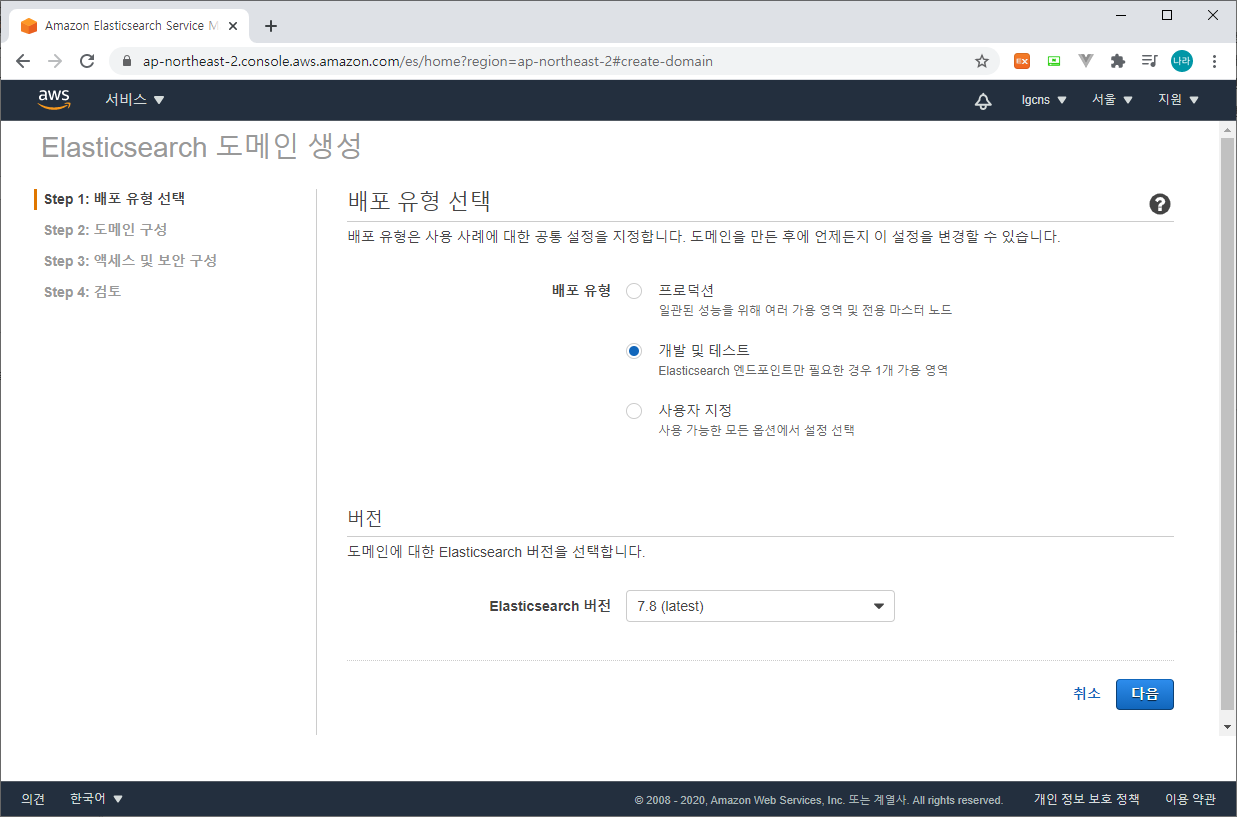

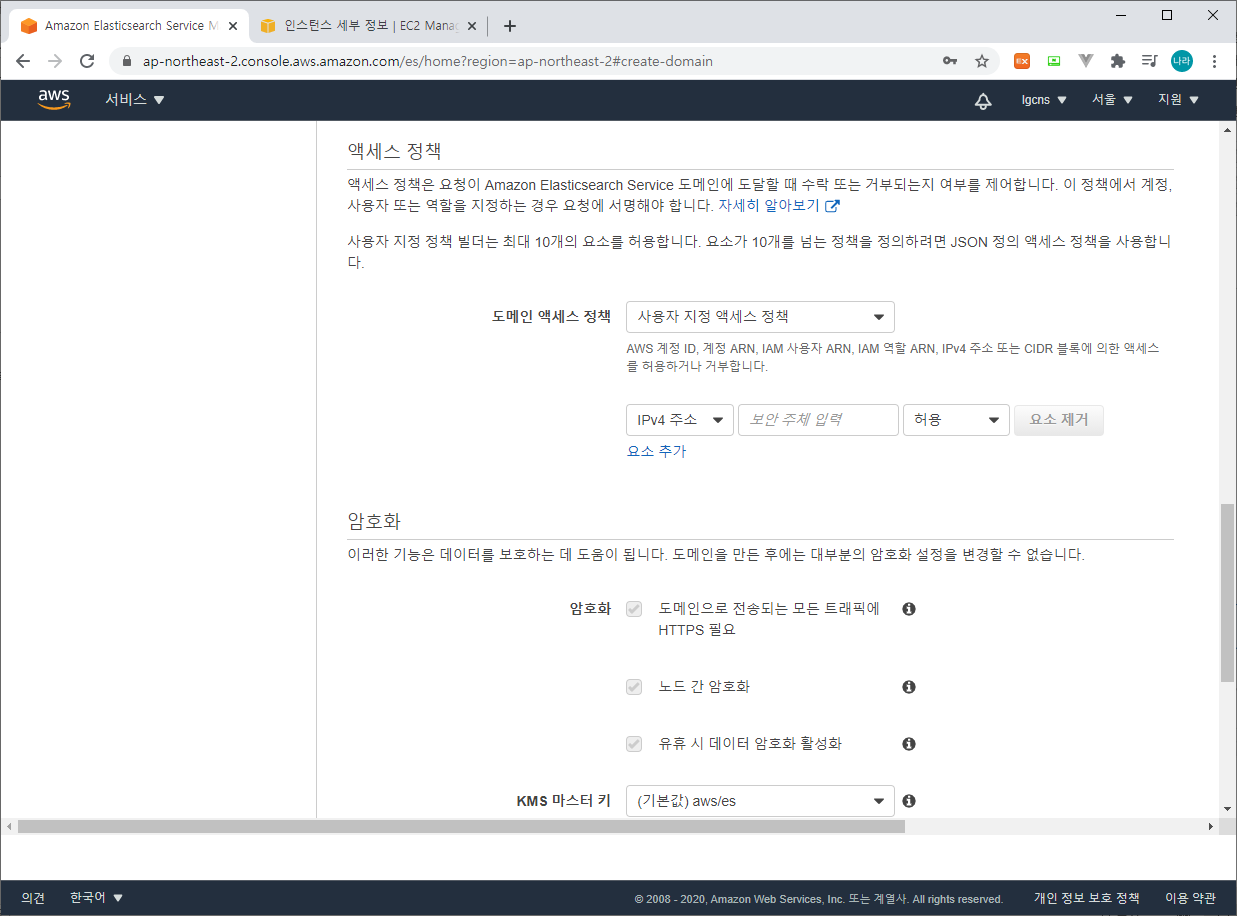

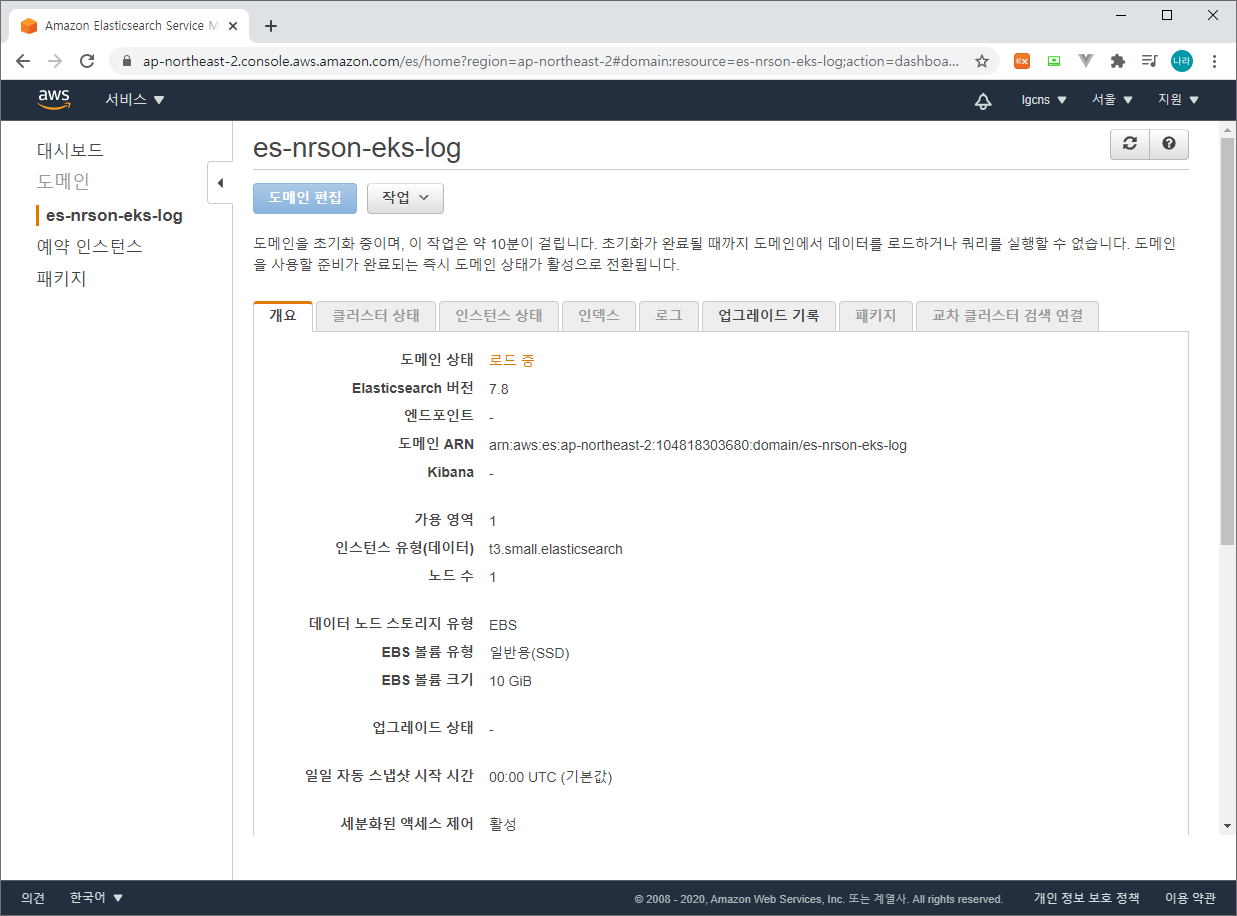

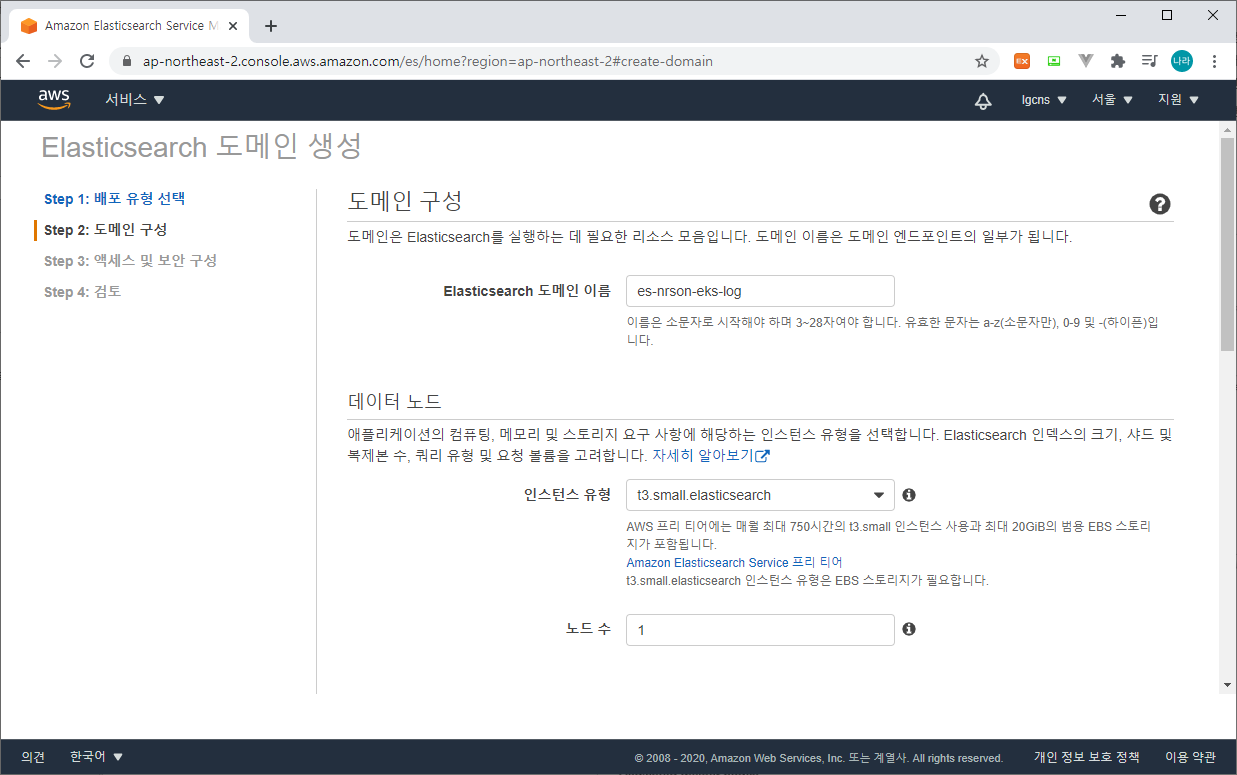

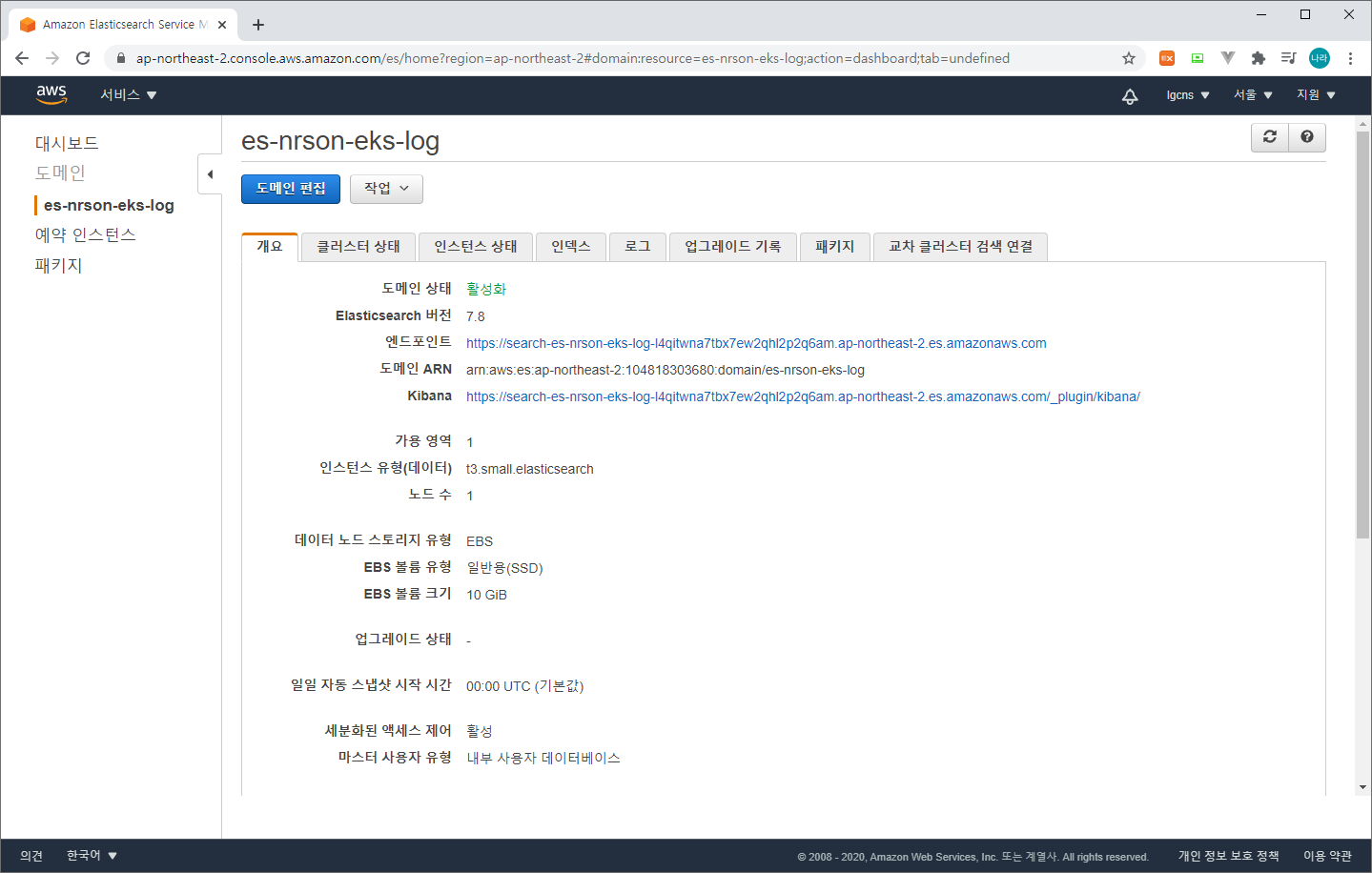

3) ElasticSearch 구성

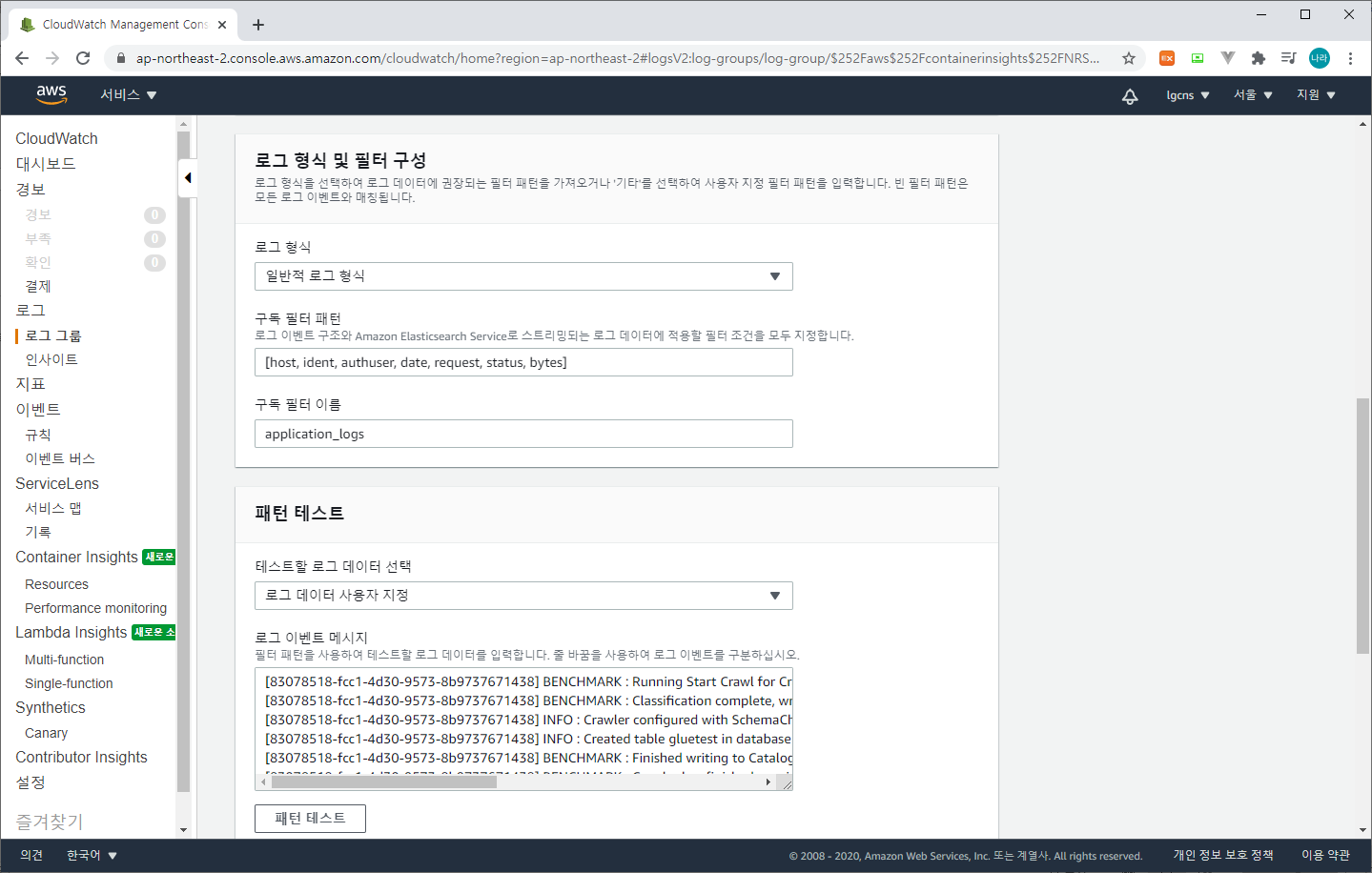

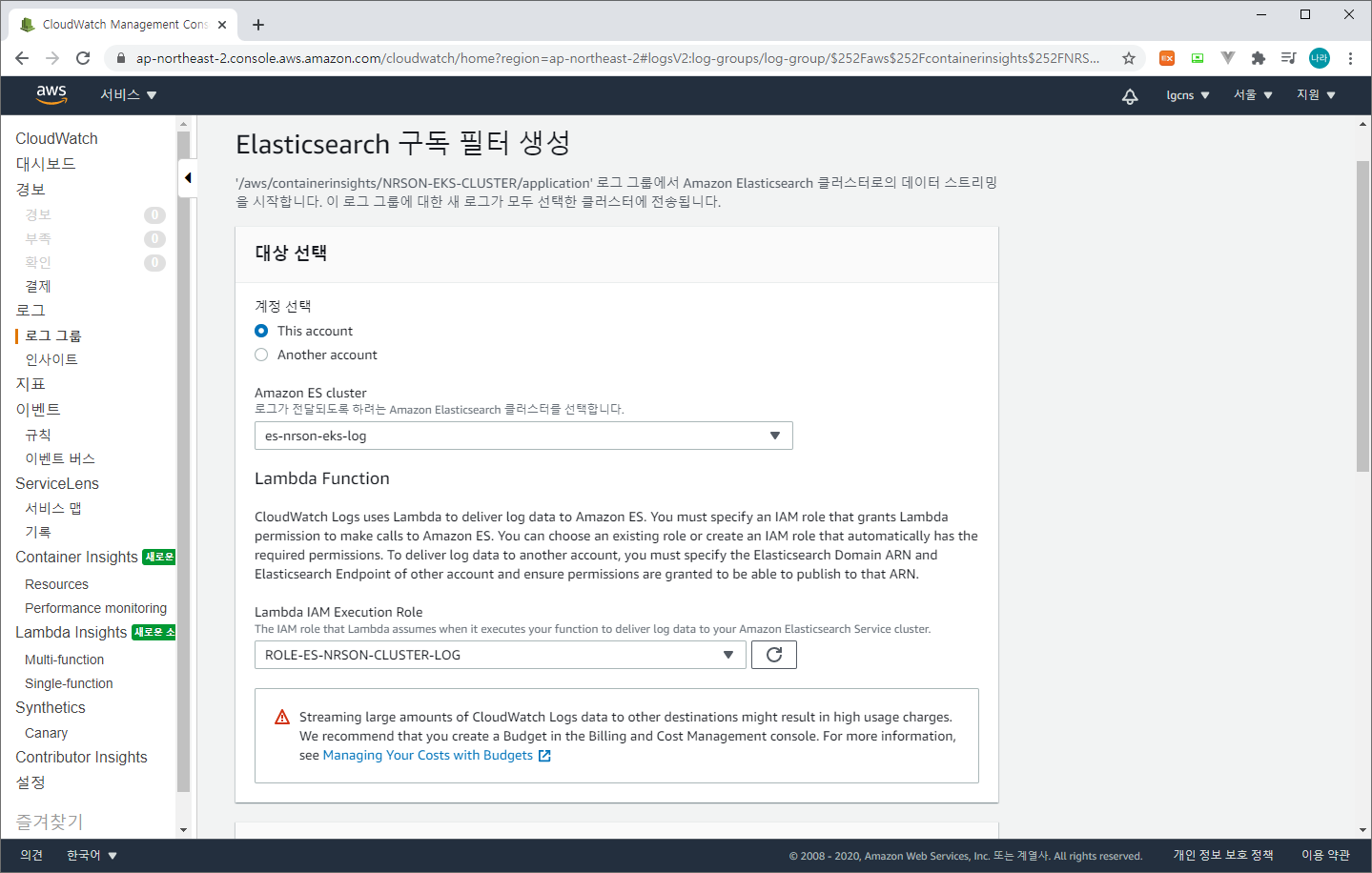

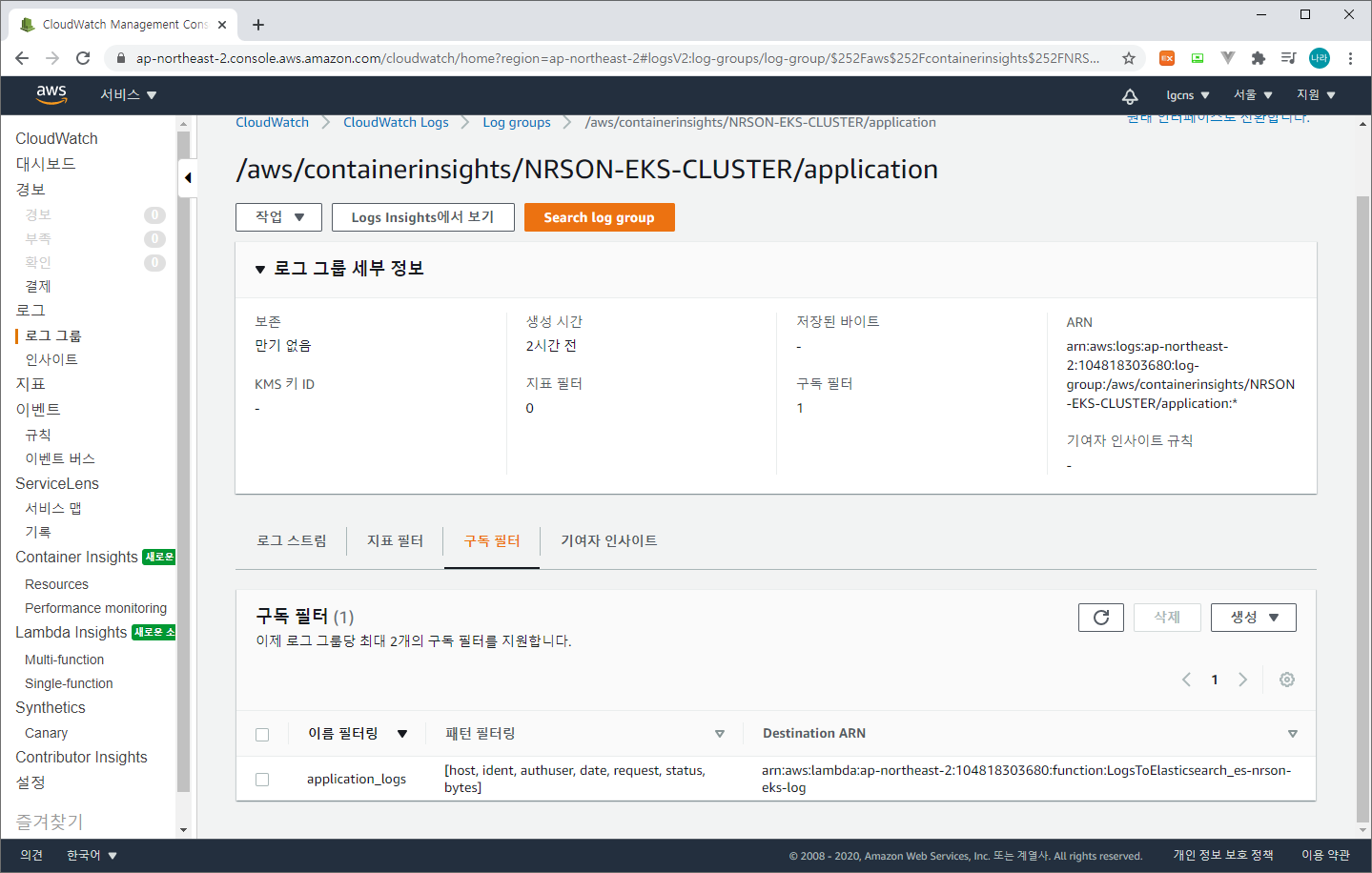

4) CloudWatch 구성

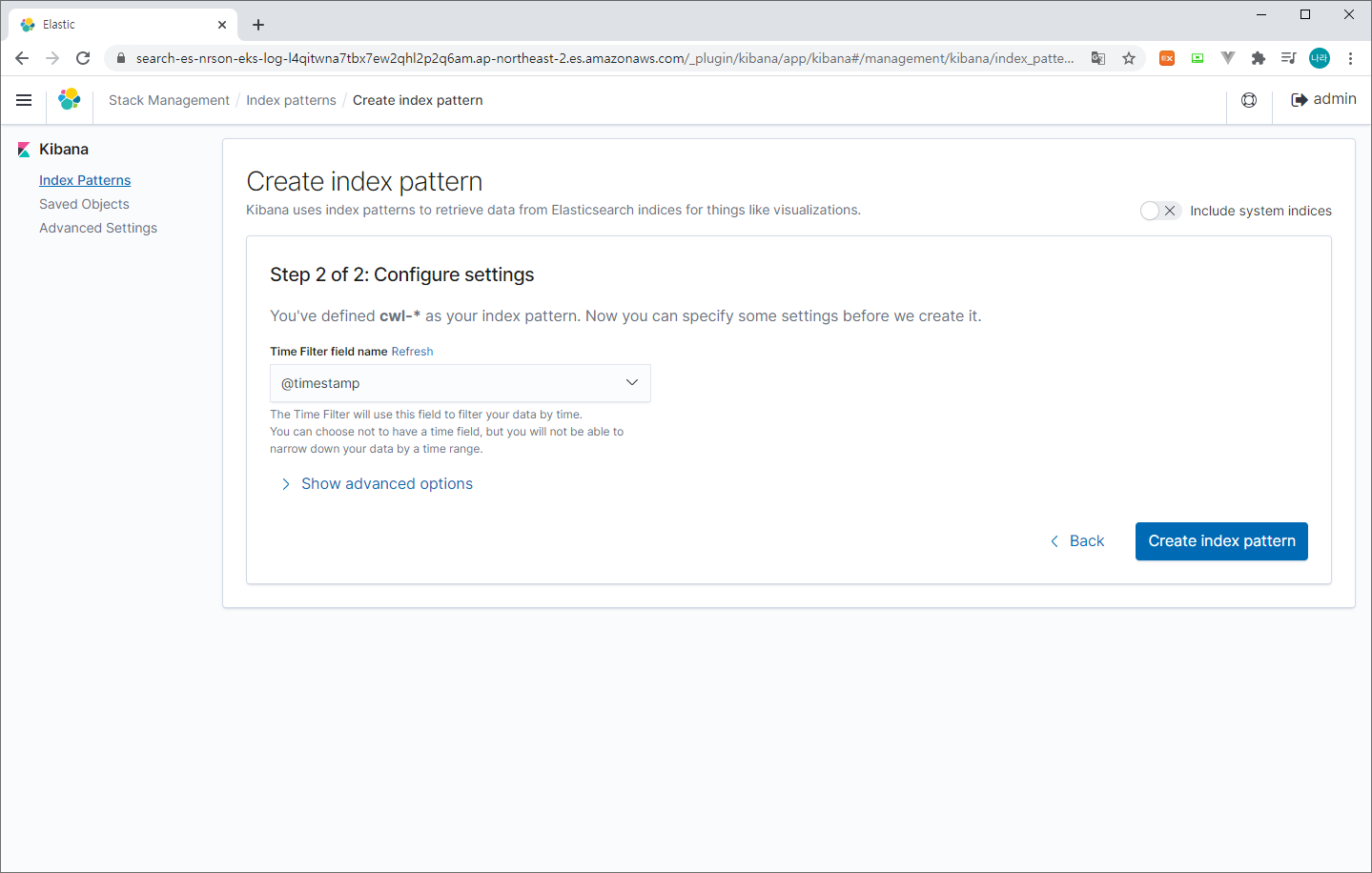

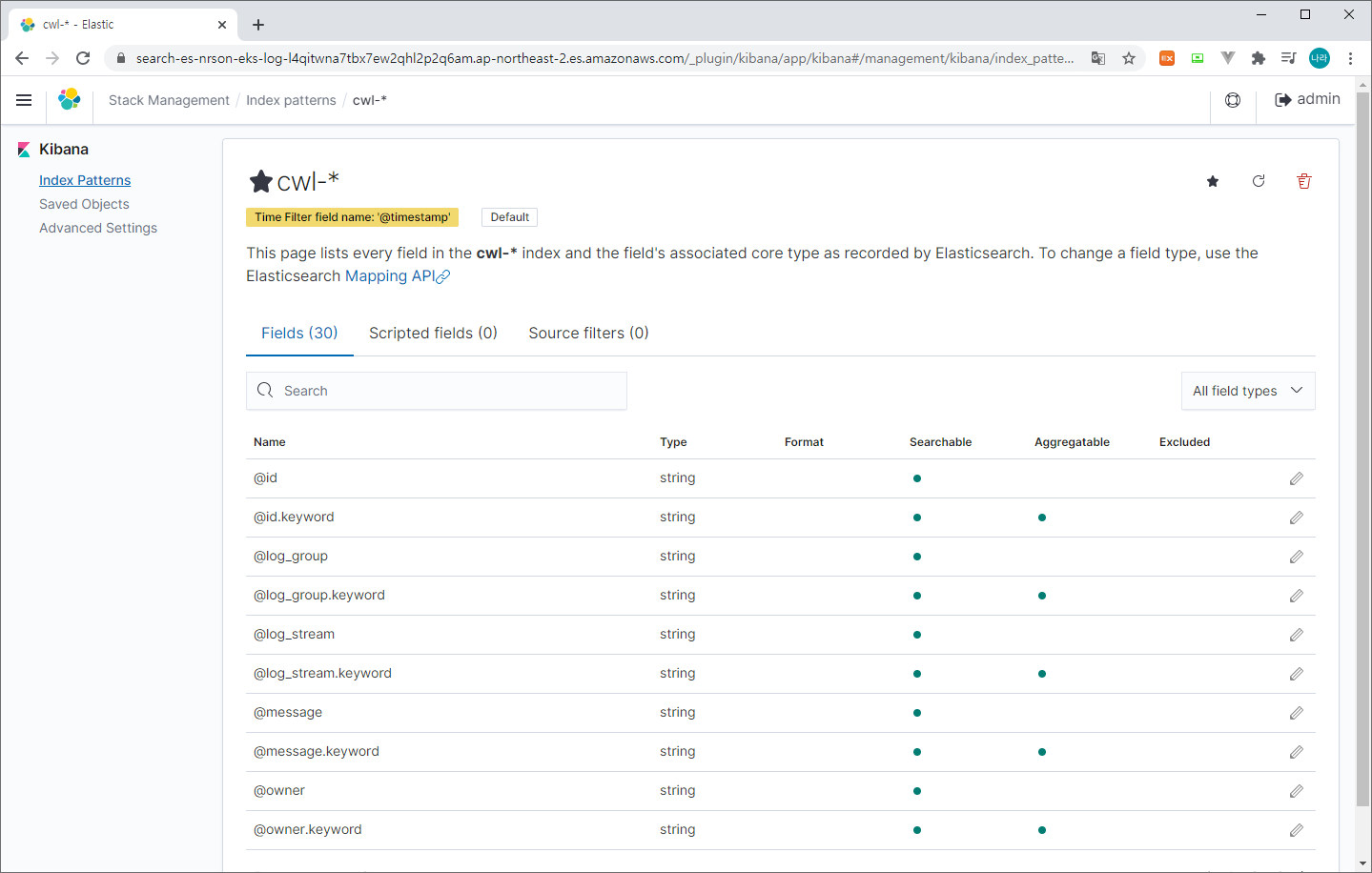

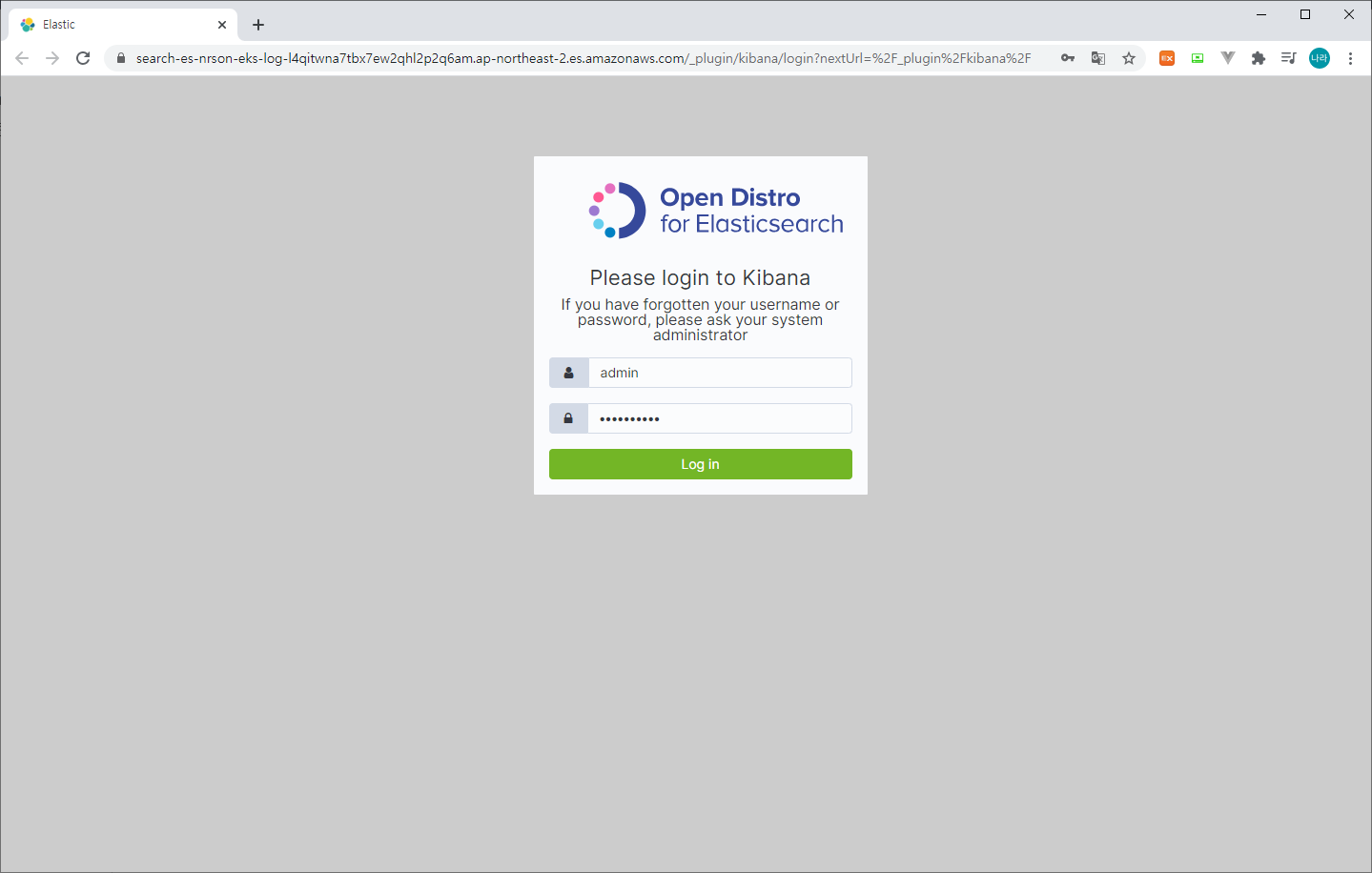

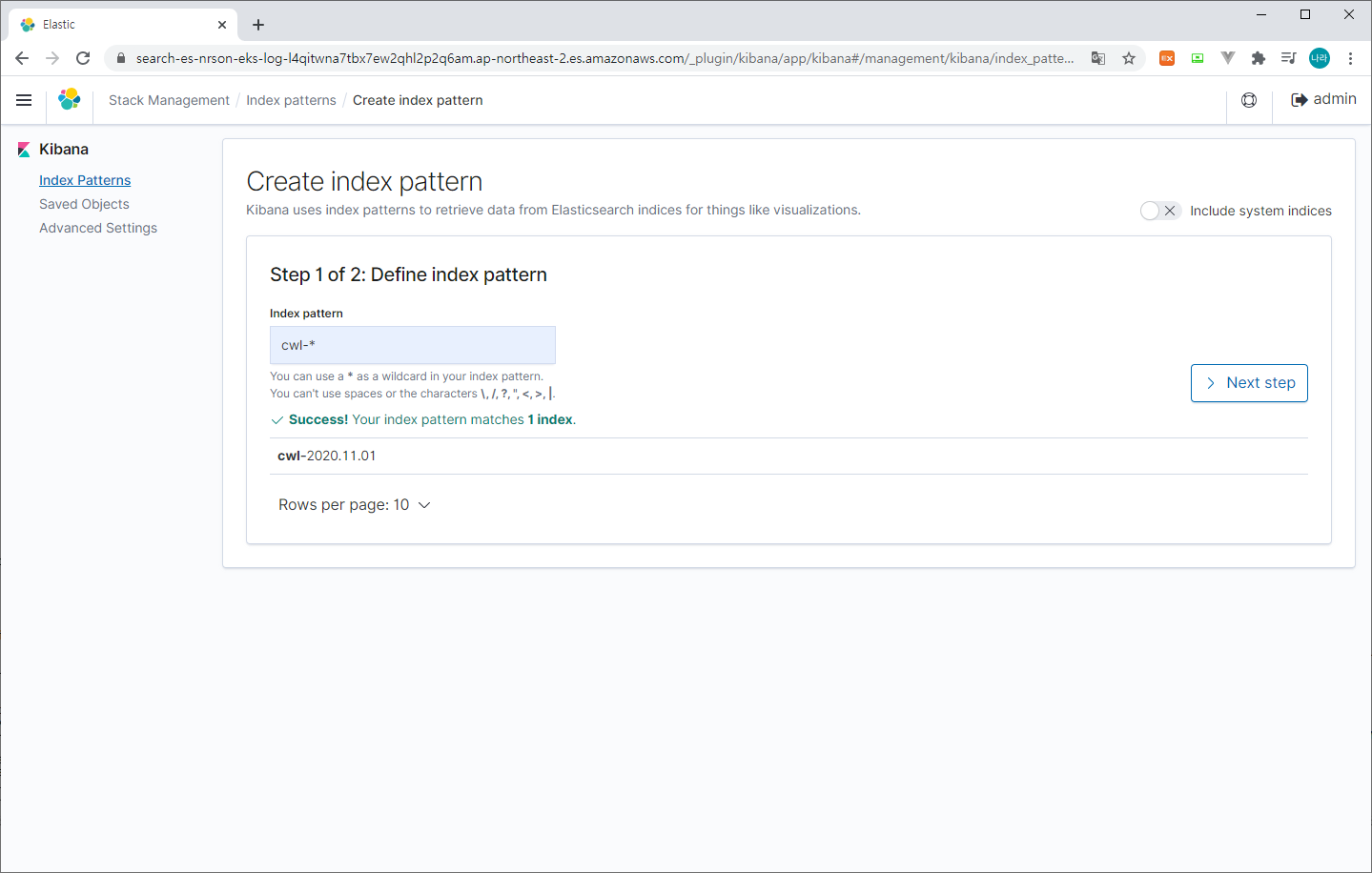

5) Kibana 모니터링

---

Policy & Role 구성

앞서 EKS와 CloudWatch 연동 구성을 따라 했다면, 아래 내용을 스킵해도 된다. 연동 구성 정보는 다음을 참고할 수 있다.

[② 클라우드 마스터/ⓐ AWS] - AWS 리소스 및 애플리케이션 모니터링 서비스 (CloudWatch)

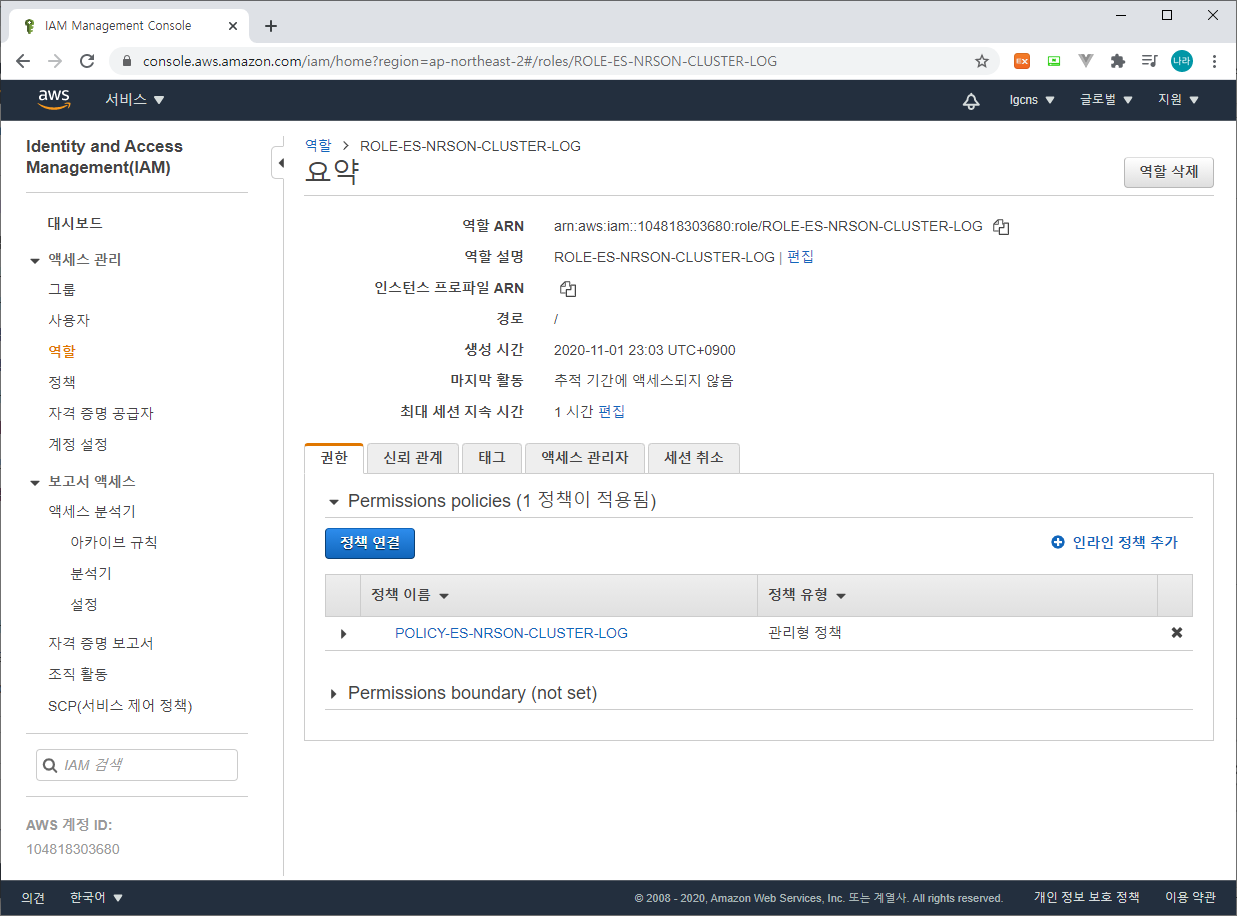

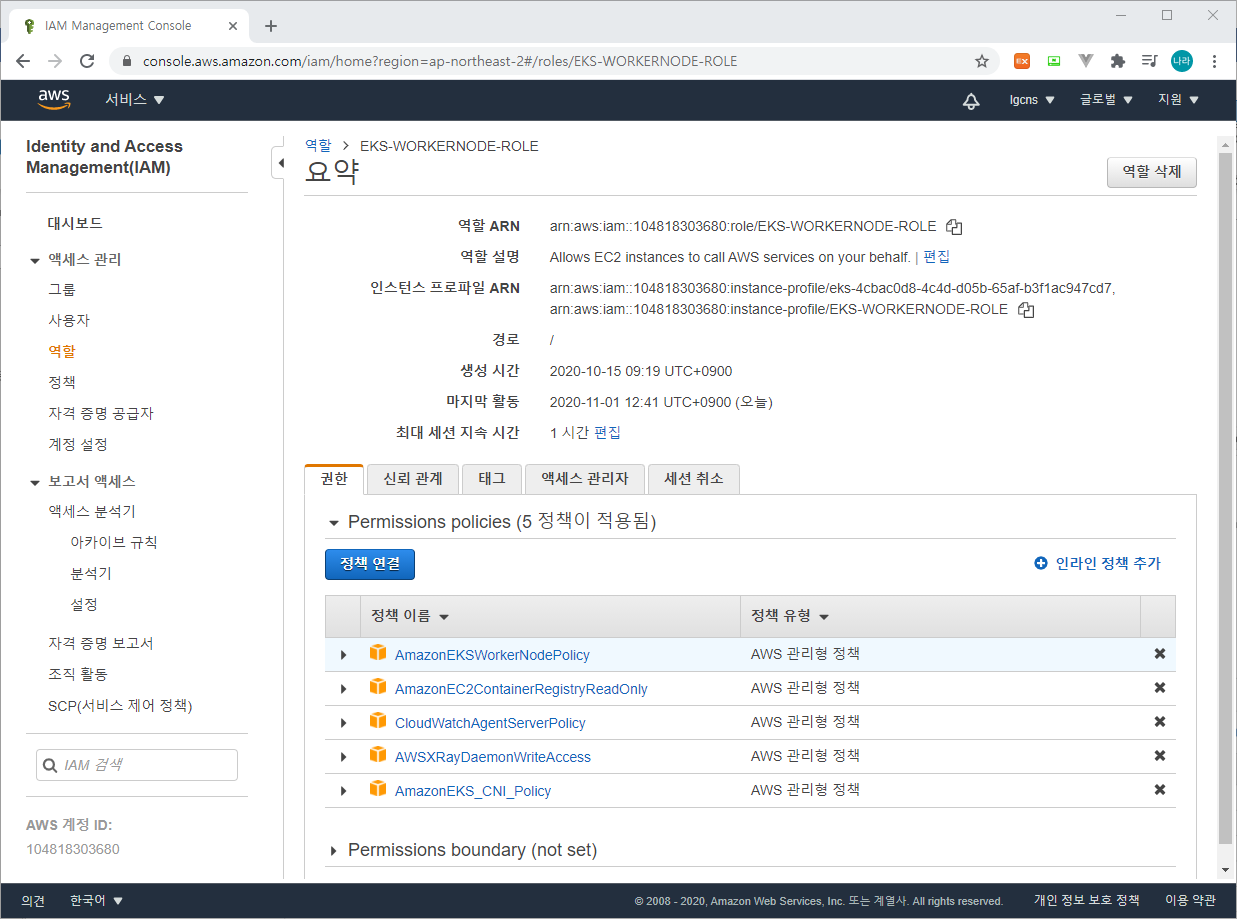

연동이 구성되면 아래와 같이 Worker Node를 기동하는 Role에 CloudWatchAgentServerPolicy가 추가되어야 한다.

Role이 구성되면, 각각 CloudWatch를 구성하기 위한 Namespace, ServiceAccount, ConfigMap, DaemonSet 등이 구성되어야 한다. 자세한 사항은 위 포스팅 글을 참고하기 바란다.

---

FluentD 구성

1) ConfigMap 구성

cluster-info라는 configmap을 생성한다. 해당 configmap을 사용할 경우 cluster과 region을 업데이트한다.

[root@ip-192-168-114-198 yaml]# kubectl create configmap cluster-info --from-literal=cluster.name=NRSON-EKS-CLUSTER --from-literal=logs.region=ap-northeast-2 -n amazon-cloudwatch
configmap/cluster-info created
[root@ip-192-168-114-198 yaml]#

2) Multiline Log Support

FluentD는 멀티라인으로 구성된 로그를 표출하기 위해 다음과 같은 시작줄 감지 기능과 라인의 범위를 지정할 수 있다. 멀티라인을 판단하기 위해 공백이 없는 문자로 시작하는 경우 새로운 멀티라인으로 인식한다. 이와 같은 기본 규칙에서 제외하여 로그를 관리하고자 할 경우 다음과 같은 변경이 필요하다.

FluentD는 다음에서 Template yaml 파일을 다운로드 받을 수 있다.

[root@ip-192-168-114-198 yaml]# curl -O https://raw.githubusercontent.com/aws-samples/amazon-cloudwatch-container-insights/latest/k8s-deployment-manifest-templates/deployment-mode/daemonset/container-insights-monitoring/fluentd/fluentd.yaml
  % Total    % Received % Xferd  Average Speed   Time    Time     Time  Current
                                 Dload  Upload   Total   Spent    Left  Speed
100 11041  100 11041    0     0  24923      0 --:--:-- --:--:-- --:--:-- 24923
[root@ip-192-168-114-198 yaml]#

다운로드 받은 fluentd.yaml 파일을 다음과 같이 수정한다.

<source>
  @type tail
  @id in_tail_container_logs
  @label @containers
  path /var/log/containers/*.log
  exclude_path ["full_pathname_of_log_file*", "full_pathname_of_log_file2*"]

위와 같이 exclude_path에 로그파일을 지정하여 제외할 수 있다.

3) 로그 볼륨 관리

FluentD는 EKS는 물론 FluentD 자체에서 생성하는 로그까지 모두 수집하여 전송한다. 이는 때로 필요할수는 있으나, 오히려 많은 로그양으로 인해 네트워크와 I/O를 소모하여 성능 저하를 초래한다. 따라서 로그 수집 대상에서 제외하는 아래와 같은 구성을 권고한다.

- 삭제

...
...
    <source>
      @type tail
      @id in_tail_container_logs
      @label @containers
      path /var/log/containers/*.log
      exclude_path ["/var/log/containers/cloudwatch-agent*", "/var/log/containers/fluentd*"]
      pos_file /var/log/fluentd-containers.log.pos
      tag *
      read_from_head true
      <parse>
        @type json
        time_format %Y-%m-%dT%H:%M:%S.%NZ
      </parse>
    </source>
...
...
    <label @fluentdlogs>
      <filter **>
        @type kubernetes_metadata
        @id filter_kube_metadata_fluentd
      </filter>

      <filter **>
        @type record_transformer
        @id filter_fluentd_stream_transformer
        <record>
          stream_name ${tag_parts[3]}
        </record>
      </filter>

      <match **>
        @type relabel
        @label @NORMAL
      </match>
    </label>
...
...

위를 제거함으로써 fluentd-containers 애플리케이션 로그와 kuberentes_metadata를 수집 대상에서 제외한다.

- 추가

...
...
      <filter **>
        @type record_transformer
        remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id
        @id filter_containers_stream_transformer
        <record>
          stream_name ${tag_parts[3]}
        </record>
      </filter>
...
...
    <filter **>
        @type record_transformer
        remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id
        @id filter_cwagent_stream_transformer
        <record>
          stream_name ${tag_parts[3]}
        </record>
      </filter>
...
...
    <filter **>
        @type record_transformer
        remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id
        @id filter_systemd_stream_transformer
        <record>
          stream_name ${tag}-${record["hostname"]}
        </record>
      </filter>
...
...
    <filter **>
        @type record_transformer
        remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id
        @id filter_containers_stream_transformer_host
        <record>
          stream_name ${tag}-${record["host"]}
        </record>
      </filter>
...
...

@type이 record_transformer인 4개의 filter에 다음과 같이 remove_keys를 추가한다.

remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id는 CloudWatch로 전송되는 로그에 Kubernetes 메타 데이터가 추가되는 것을 제거하여 로그의 사이즈를 줄이고자 함에 있다.

4) DaemonSet 반영

수정된 fluentd.yaml을 반영한다.

[root@ip-192-168-114-198 efk]# kubectl apply -f fluentd.yaml
serviceaccount/fluentd created
clusterrole.rbac.authorization.k8s.io/fluentd-role created
clusterrolebinding.rbac.authorization.k8s.io/fluentd-role-binding created
configmap/fluentd-config created
daemonset.apps/fluentd-cloudwatch created
[root@ip-192-168-114-198 efk]#

본 포스팅에서 적용한 yaml 파일은 다음과 같다.

apiVersion: v1
kind: ServiceAccount
metadata:
  name: fluentd
  namespace: amazon-cloudwatch
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: fluentd-role
rules:
  - apiGroups: [""]
    resources:
      - namespaces
      - pods
      - pods/logs
    verbs: ["get", "list", "watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: fluentd-role-binding
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: fluentd-role
subjects:
  - kind: ServiceAccount
    name: fluentd
    namespace: amazon-cloudwatch
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: fluentd-config
  namespace: amazon-cloudwatch
  labels:
    k8s-app: fluentd-cloudwatch
data:
  fluent.conf: |
    @include containers.conf
    @include systemd.conf
    @include host.conf

    <match fluent.**>
      @type null
    </match>
  containers.conf: |
    <source>
      @type tail
      @id in_tail_container_logs
      @label @containers
      path /var/log/containers/*.log
      exclude_path ["/var/log/containers/cloudwatch-agent*", "/var/log/containers/fluentd*"]
      pos_file /var/log/fluentd-containers.log.pos
      tag *
      read_from_head true
      <parse>
        @type json
        time_format %Y-%m-%dT%H:%M:%S.%NZ
      </parse>
    </source>

    <source>
      @type tail
      @id in_tail_cwagent_logs
      @label @cwagentlogs
      path /var/log/containers/cloudwatch-agent*
      pos_file /var/log/cloudwatch-agent.log.pos
      tag *
      read_from_head true
      <parse>
        @type json
        time_format %Y-%m-%dT%H:%M:%S.%NZ
      </parse>
    </source>

    <label @containers>
      <filter **>
        @type kubernetes_metadata
        @id filter_kube_metadata
      </filter>

      <filter **>
        @type record_transformer
        remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id
        @id filter_containers_stream_transformer
        <record>
          stream_name ${tag_parts[3]}
        </record>
      </filter>

      <filter **>
        @type concat
        key log
        multiline_start_regexp /^\S/
        separator ""
        flush_interval 5
        timeout_label @NORMAL
      </filter>

      <match **>
        @type relabel
        @label @NORMAL
      </match>
    </label>

    <label @cwagentlogs>
      <filter **>
        @type kubernetes_metadata
        @id filter_kube_metadata_cwagent
      </filter>

      <filter **>
        @type record_transformer
        remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id
        @id filter_cwagent_stream_transformer
        <record>
          stream_name ${tag_parts[3]}
        </record>
      </filter>

      <filter **>
        @type concat
        key log
        multiline_start_regexp /^\d{4}[-/]\d{1,2}[-/]\d{1,2}/
        separator ""
        flush_interval 5
        timeout_label @NORMAL
      </filter>

      <match **>
        @type relabel
        @label @NORMAL
      </match>
    </label>

    <label @NORMAL>
      <match **>
        @type cloudwatch_logs
        @id out_cloudwatch_logs_containers
        region "#{ENV.fetch('REGION')}"
        log_group_name "/aws/containerinsights/#{ENV.fetch('CLUSTER_NAME')}/application"
        log_stream_name_key stream_name
        remove_log_stream_name_key true
        auto_create_stream true
        <buffer>
          flush_interval 5
          chunk_limit_size 2m
          queued_chunks_limit_size 32
          retry_forever true
        </buffer>
      </match>
    </label>
  systemd.conf: |
    <source>
      @type systemd
      @id in_systemd_kubelet
      @label @systemd
      filters [{ "_SYSTEMD_UNIT": "kubelet.service" }]
      <entry>
        field_map {"MESSAGE": "message", "_HOSTNAME": "hostname", "_SYSTEMD_UNIT": "systemd_unit"}
        field_map_strict true
      </entry>
      path /var/log/journal
      <storage>
        @type local
        persistent true
        path /var/log/fluentd-journald-kubelet-pos.json
      </storage>
      read_from_head true
      tag kubelet.service
    </source>

    <source>
      @type systemd
      @id in_systemd_kubeproxy
      @label @systemd
      filters [{ "_SYSTEMD_UNIT": "kubeproxy.service" }]
      <entry>
        field_map {"MESSAGE": "message", "_HOSTNAME": "hostname", "_SYSTEMD_UNIT": "systemd_unit"}
        field_map_strict true
      </entry>
      path /var/log/journal
      <storage>
        @type local
        persistent true
        path /var/log/fluentd-journald-kubeproxy-pos.json
      </storage>
      read_from_head true
      tag kubeproxy.service
    </source>

    <source>
      @type systemd
      @id in_systemd_docker
      @label @systemd
      filters [{ "_SYSTEMD_UNIT": "docker.service" }]
      <entry>
        field_map {"MESSAGE": "message", "_HOSTNAME": "hostname", "_SYSTEMD_UNIT": "systemd_unit"}
        field_map_strict true
      </entry>
      path /var/log/journal
      <storage>
        @type local
        persistent true
        path /var/log/fluentd-journald-docker-pos.json
      </storage>
      read_from_head true
      tag docker.service
    </source>

    <label @systemd>
      <filter **>
        @type kubernetes_metadata
        @id filter_kube_metadata_systemd
      </filter>

      <filter **>
        @type record_transformer
        remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id
        @id filter_systemd_stream_transformer
        <record>
          stream_name ${tag}-${record["hostname"]}
        </record>
      </filter>

      <match **>
        @type cloudwatch_logs
        @id out_cloudwatch_logs_systemd
        region "#{ENV.fetch('REGION')}"
        log_group_name "/aws/containerinsights/#{ENV.fetch('CLUSTER_NAME')}/dataplane"
        log_stream_name_key stream_name
        auto_create_stream true
        remove_log_stream_name_key true
        <buffer>
          flush_interval 5
          chunk_limit_size 2m
          queued_chunks_limit_size 32
          retry_forever true
        </buffer>
      </match>
    </label>
  host.conf: |
    <source>
      @type tail
      @id in_tail_dmesg
      @label @hostlogs
      path /var/log/dmesg
      pos_file /var/log/dmesg.log.pos
      tag host.dmesg
      read_from_head true
      <parse>
        @type syslog
      </parse>
    </source>

    <source>
      @type tail
      @id in_tail_secure
      @label @hostlogs
      path /var/log/secure
      pos_file /var/log/secure.log.pos
      tag host.secure
      read_from_head true
      <parse>
        @type syslog
      </parse>
    </source>

    <source>
      @type tail
      @id in_tail_messages
      @label @hostlogs
      path /var/log/messages
      pos_file /var/log/messages.log.pos
      tag host.messages
      read_from_head true
      <parse>
        @type syslog
      </parse>
    </source>

    <label @hostlogs>
      <filter **>
        @type kubernetes_metadata
        @id filter_kube_metadata_host
      </filter>

      <filter **>
        @type record_transformer
        remove_keys $.kubernetes.pod_id, $.kubernetes.master_url, $.kubernetes.container_image_id, $.kubernetes.namespace_id
        @id filter_containers_stream_transformer_host
        <record>
          stream_name ${tag}-${record["host"]}
        </record>
      </filter>

      <match host.**>
        @type cloudwatch_logs
        @id out_cloudwatch_logs_host_logs
        region "#{ENV.fetch('REGION')}"
        log_group_name "/aws/containerinsights/#{ENV.fetch('CLUSTER_NAME')}/host"
        log_stream_name_key stream_name
        remove_log_stream_name_key true
        auto_create_stream true
        <buffer>
          flush_interval 5
          chunk_limit_size 2m
          queued_chunks_limit_size 32
          retry_forever true
        </buffer>
      </match>
    </label>
---
apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: fluentd-cloudwatch
  namespace: amazon-cloudwatch
spec:
  selector:
    matchLabels:
      k8s-app: fluentd-cloudwatch
  template:
    metadata:
      labels:
        k8s-app: fluentd-cloudwatch
      annotations:
        configHash: 8915de4cf9c3551a8dc74c0137a3e83569d28c71044b0359c2578d2e0461825
    spec:
      serviceAccountName: fluentd
      terminationGracePeriodSeconds: 30
      # Because the image's entrypoint requires to write on /fluentd/etc but we mount configmap there which is read-only,
      # this initContainers workaround or other is needed.
      # See https://github.com/fluent/fluentd-kubernetes-daemonset/issues/90
      initContainers:
        - name: copy-fluentd-config
          image: busybox
          command: ['sh', '-c', 'cp /config-volume/..data/* /fluentd/etc']
          volumeMounts:
            - name: config-volume
              mountPath: /config-volume
            - name: fluentdconf
              mountPath: /fluentd/etc
        - name: update-log-driver
          image: busybox
          command: ['sh','-c','']
      containers:
        - name: fluentd-cloudwatch
          image: fluent/fluentd-kubernetes-daemonset:v1.7.3-debian-cloudwatch-1.0
          env:
            - name: REGION
              valueFrom:
                configMapKeyRef:
                  name: cluster-info
                  key: logs.region
            - name: CLUSTER_NAME
              valueFrom:
                configMapKeyRef:
                  name: cluster-info
                  key: cluster.name
            - name: CI_VERSION
              value: "k8s/1.2.3"
          resources:
            limits:
              memory: 400Mi
            requests:
              cpu: 100m
              memory: 200Mi
          volumeMounts:
            - name: config-volume
              mountPath: /config-volume
            - name: fluentdconf
              mountPath: /fluentd/etc
            - name: varlog
              mountPath: /var/log
            - name: varlibdockercontainers
              mountPath: /var/lib/docker/containers
              readOnly: true
            - name: runlogjournal
              mountPath: /run/log/journal
              readOnly: true
            - name: dmesg
              mountPath: /var/log/dmesg
              readOnly: true
      volumes:
        - name: config-volume
          configMap:
            name: fluentd-config
        - name: fluentdconf
          emptyDir: {}
        - name: varlog
          hostPath:
            path: /var/log
        - name: varlibdockercontainers
          hostPath:
            path: /var/lib/docker/containers
        - name: runlogjournal
          hostPath:
            path: /run/log/journal
        - name: dmesg
          hostPath:
            path: /var/log/dmesg

배포가 완료되었으면 아래와 같이 상태를 확인한다.

[root@ip-192-168-114-198 efk]# kubectl get daemonset -n amazon-cloudwatch
NAME                 DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR   AGE
cloudwatch-agent     2         2         2       2            2           <none>          4h7m
fluentd-cloudwatch   2         2         2       2            2           <none>          117s
[root@ip-192-168-114-198 efk]#

CloudWatch DaemonSet과 함께 FluentD DaemonSet이 구성된 것을 확인할 수 있다. 다음으로 CloudWatch에 FluentD를 통해 로그를 수집하고자 하는 로그 그룹이 생성되었는지 확인한다.

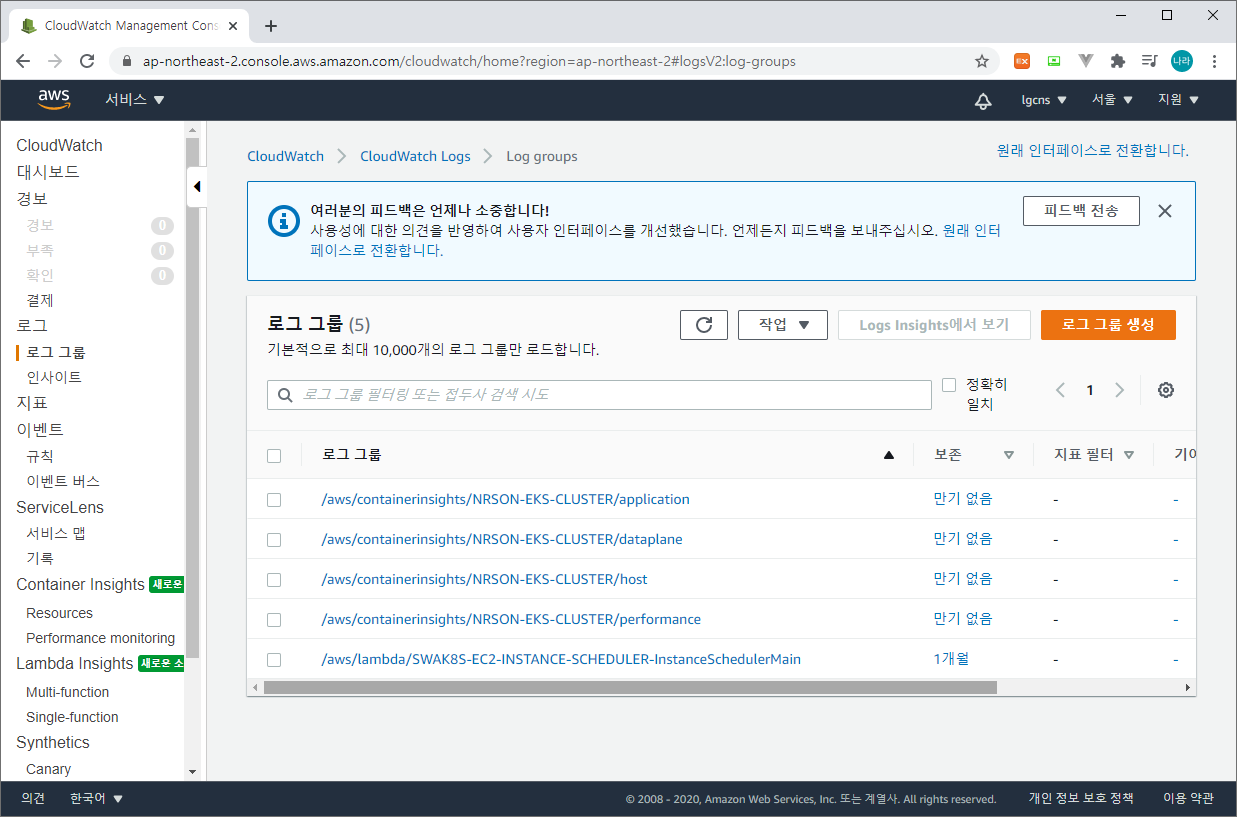

위와 같이 NRSON-EKS-CLUSTER에 application, dataplane, host라는 로그 그룹이 생성된 것을 확인할 수 있다.

---

ElasticSearch 구성

다음으로 ElasticSearch로 이동하여 데이터 저장소 구성 및 Kibana 구성을 진행하도록 한다.

(ElasticSearch Service > 새 도메인 생성)

Step 1 : 배포 유형 선택 (배포 유형은 개발 및 테스트를 선택한다. 운영환경에서는 프로덕션을 선택하여 가용성을 높이도록 한다.)

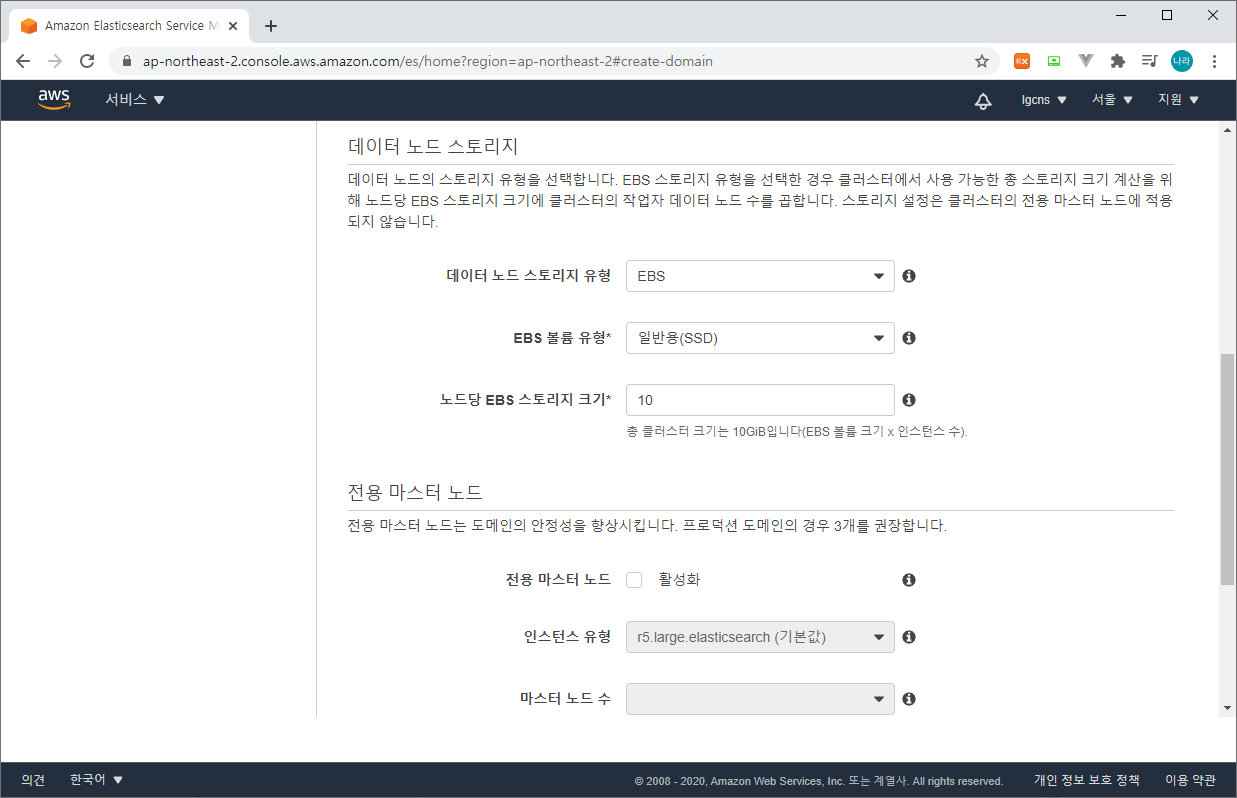

Step 2 : 도메인 구성 (데이터 노드의 인스턴스 유형과 노드 수, 데이터 노드 스토리지를 결정한다. 필요시 전용 마스터 노드를 구성하여 가용성은 높이도록 구성하며, 프로덕션 환경에는 구축을 권고한다.)

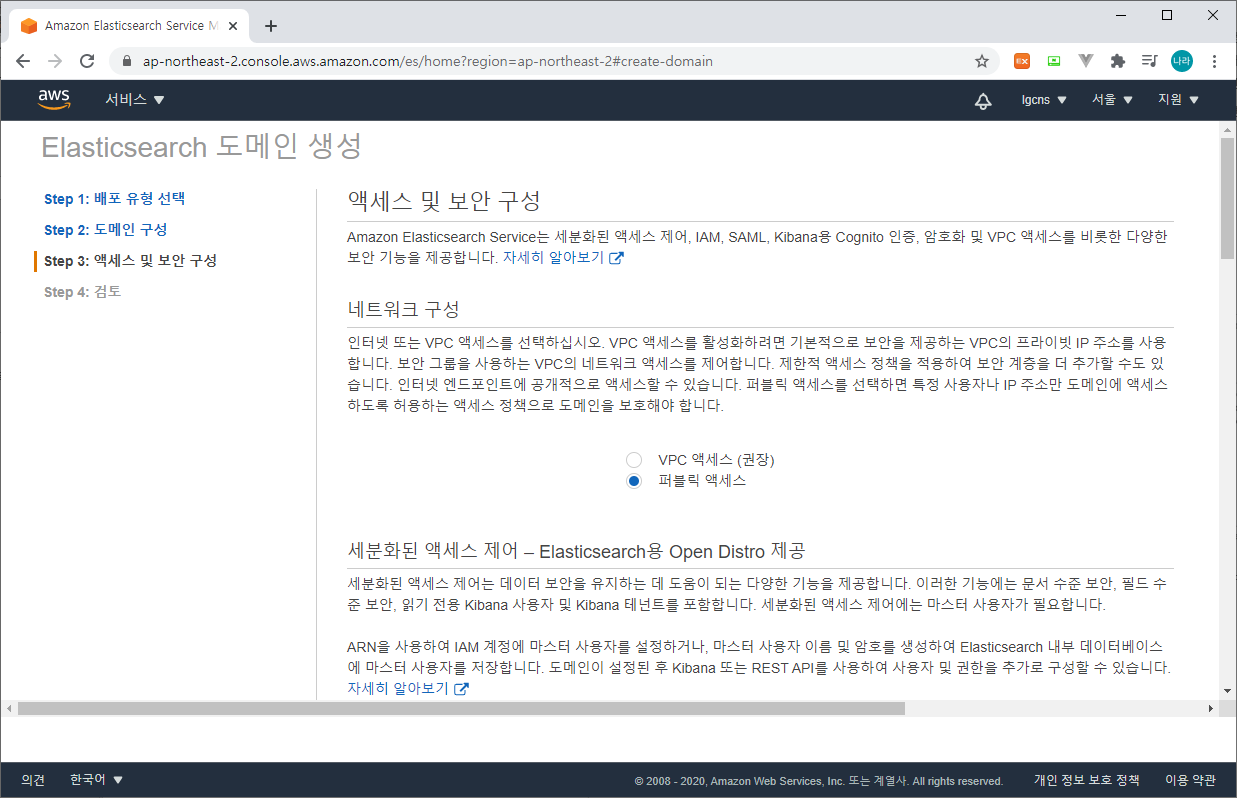

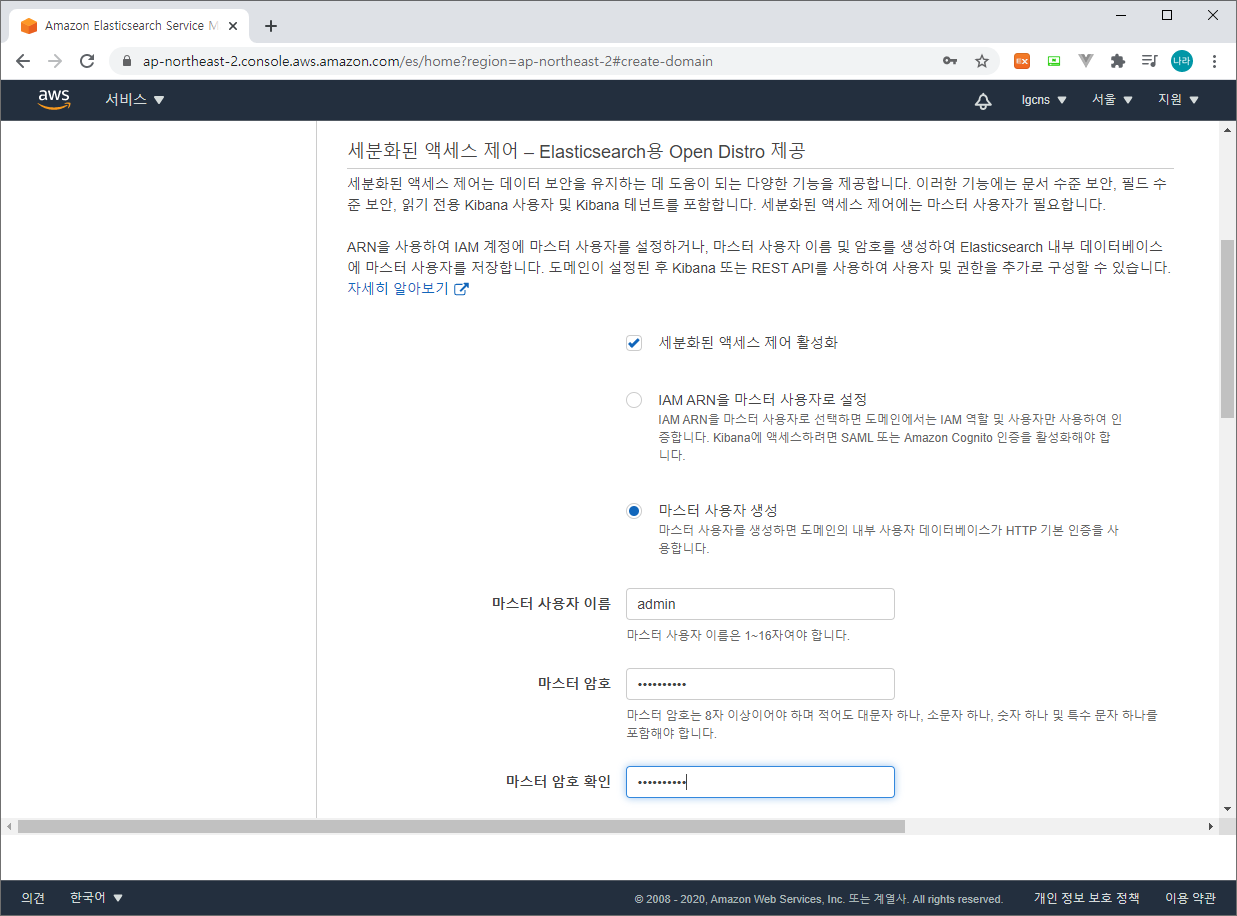

Step 3 : 액세스 및 보안 구성 (네트워크 구성, Kibana Admin 사용자 계정 구성, 엑세스 정책을 등록하고 관리한다.)

Step 4 : 검토 단계에서 구성 상태를 확인 후 확인을 클릭한다. 대략 ElasticSearch 도메인은 10여분의 생성 시간을 필요로 한다.

생성이 완료되면 다음과 같이 활성화 상태를 확인할 수 있다.

---

CloudWatch 구성

다음으로 CloudWatch에 수집된 로그를 ElasticSearch 저장소로 전송하기 위한 구성을 진행한다.

1) Policy & Role 생성

먼저 아래와 같이 앞서 생성한 es-nrson-eks-log ElasticSearch Service Domain에 로그를 전송하기 위한 Policy를 생성한다.

{
    "Version": "2012-10-17",
    "Statement": [
        {
            "Action": [
                "es:*"
            ],
            "Effect": "Allow",
            "Resource": "arn:aws:es:ap-northeast-2:104818303680:domain/es-nrson-eks-log/*"
        }
    ]
}

생성한 Policy를 기반으로 아래와 같이 Lambda 기반 Role을 생성한다.

다음으로 해당 Role을 기반으로 ElasticSearch Subscription Filter를 생성한다.

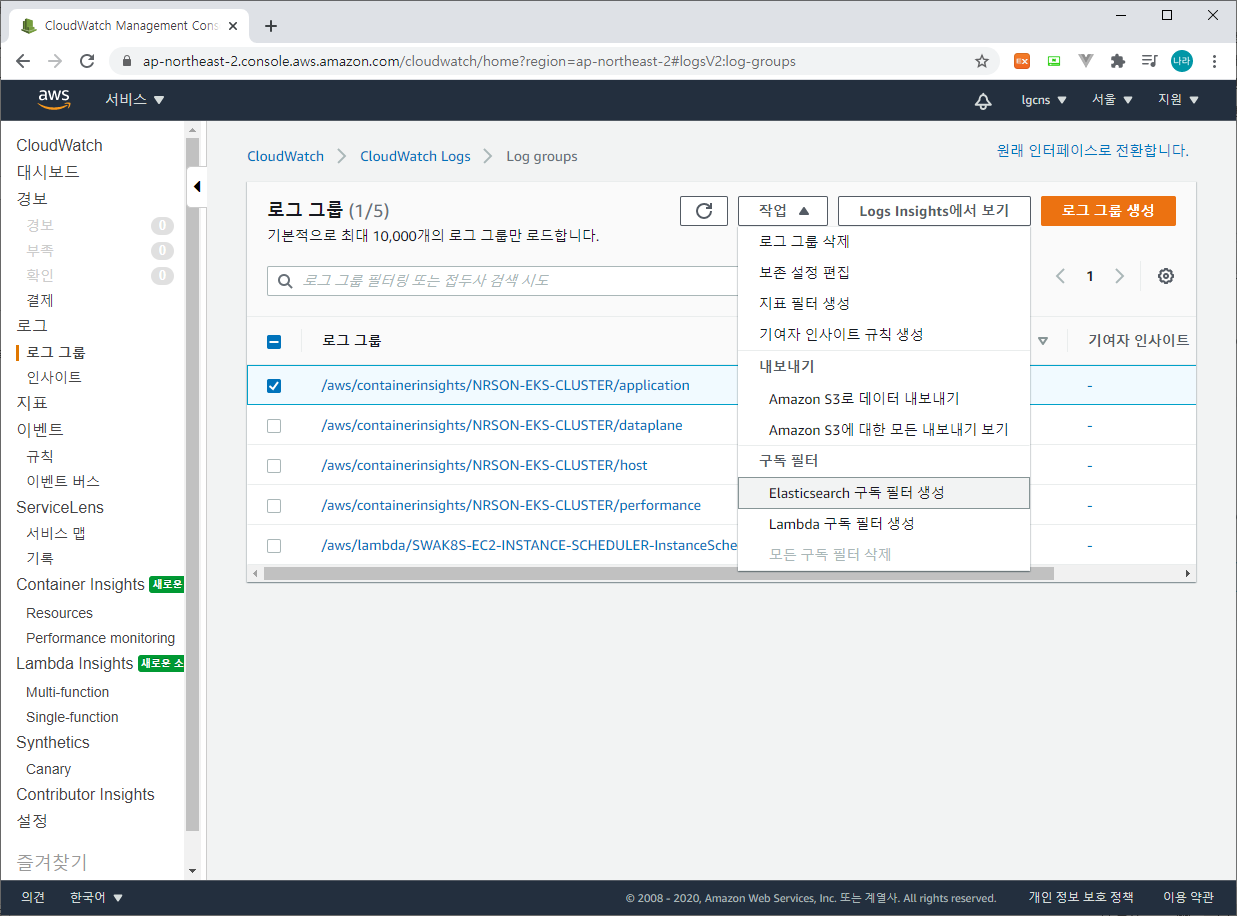

CloudWatch의 구독 필터를 생성할 로그 그룹을 선택하고 작업 > ElasticSearch 구독 필터 생성을 선택한다.

구독필터에는 앞서 생성한 ElasticSearch Domain과 Lambda IAM Role을 선택한다. 로그 형식 및 필터는 일반적인 로그 형식을 선택한 후 스트리밍을 시작한다.

마지막으로 Kibana에 접속하여 수집되는 로그를 살펴보도록 하자.

---

Kibana 모니터링

Kibana는 앞서 생성한 ElasticSearch Domain을 통해 확인할 수 있다.

Kibana URL을 클릭하여 접속할 수 있으며, ID/PASSWORD는 Domain 생성 시 입력한 값이다.

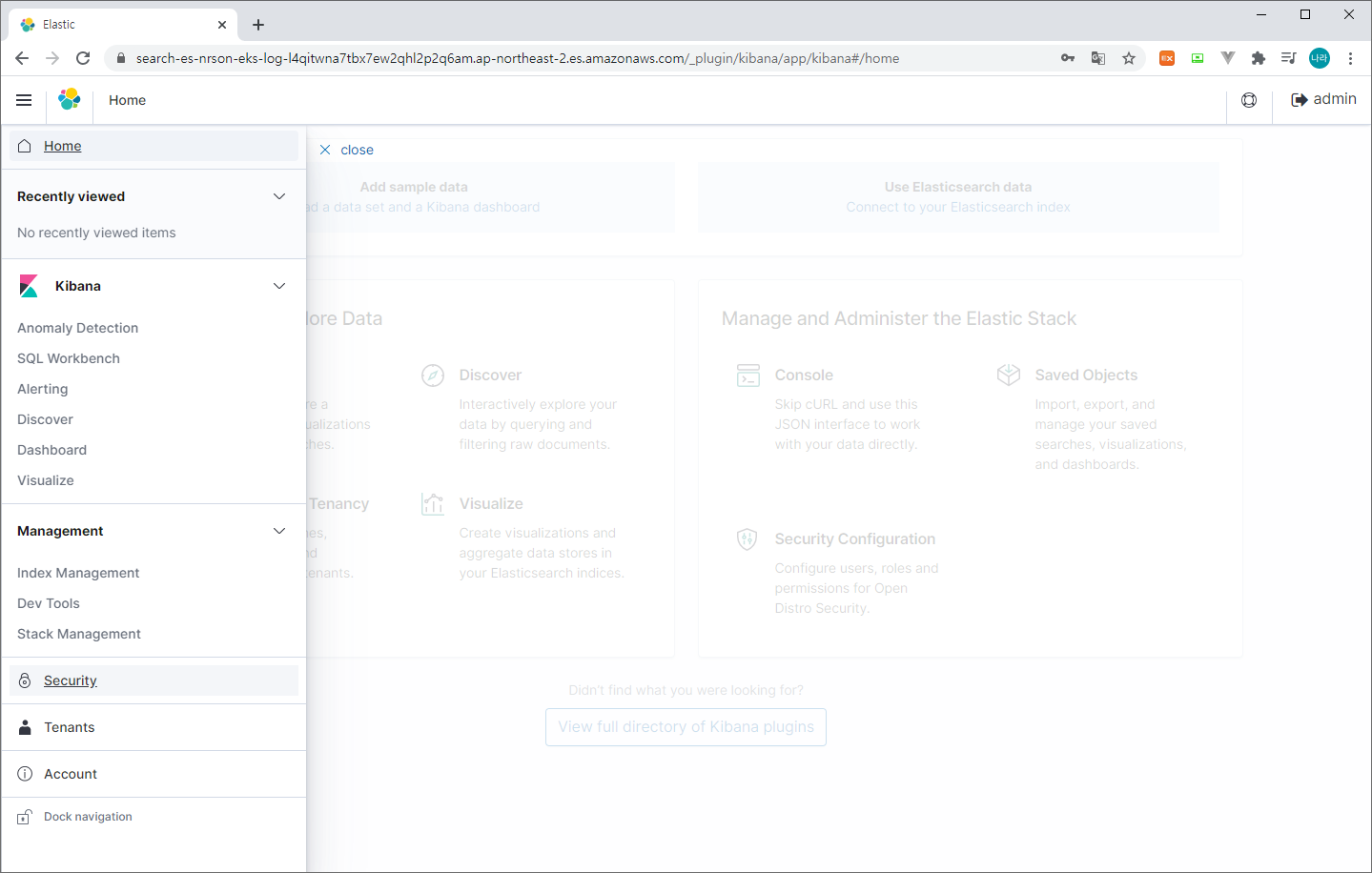

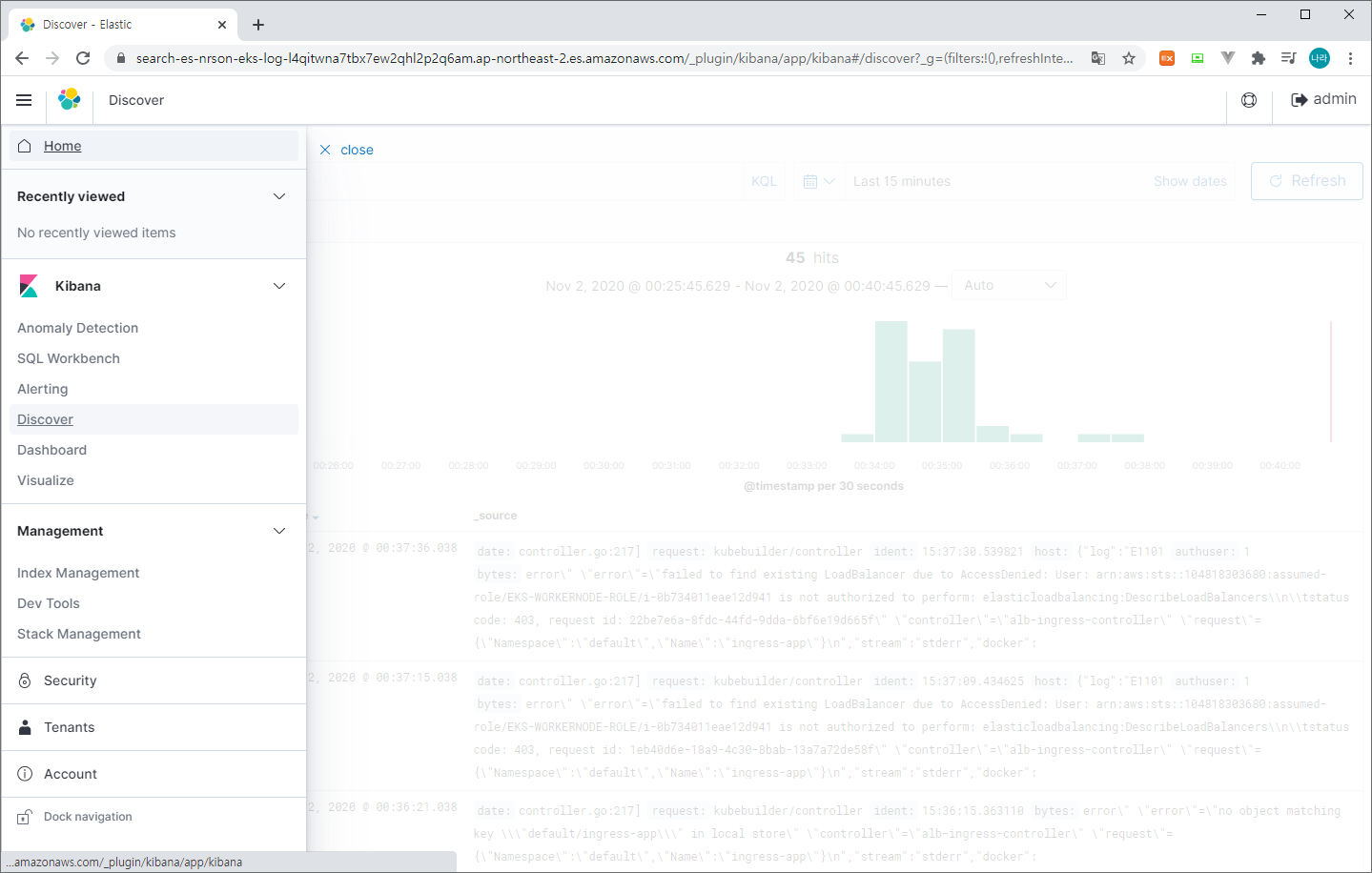

1) Kibana 접속

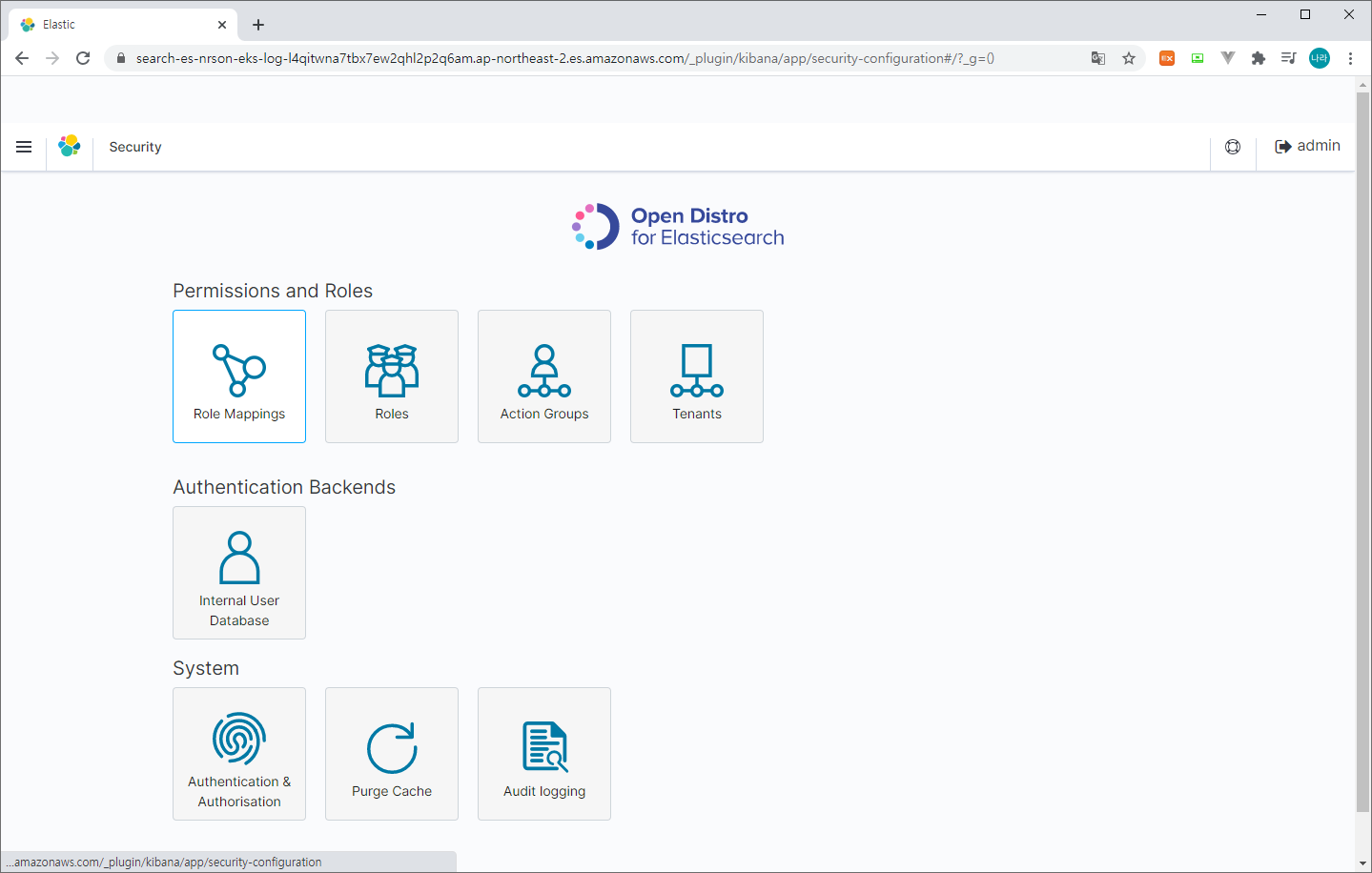

2) Security 접속

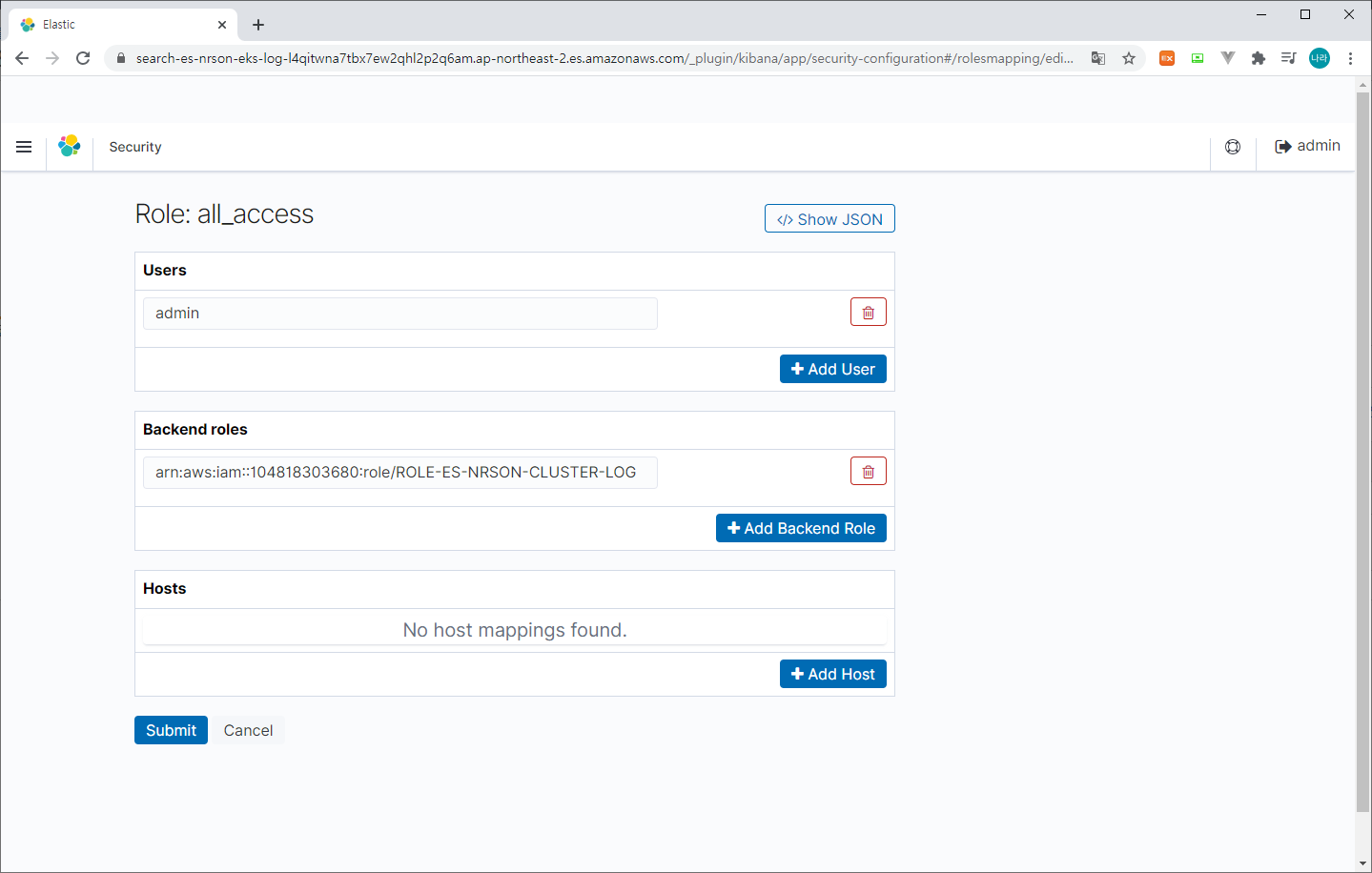

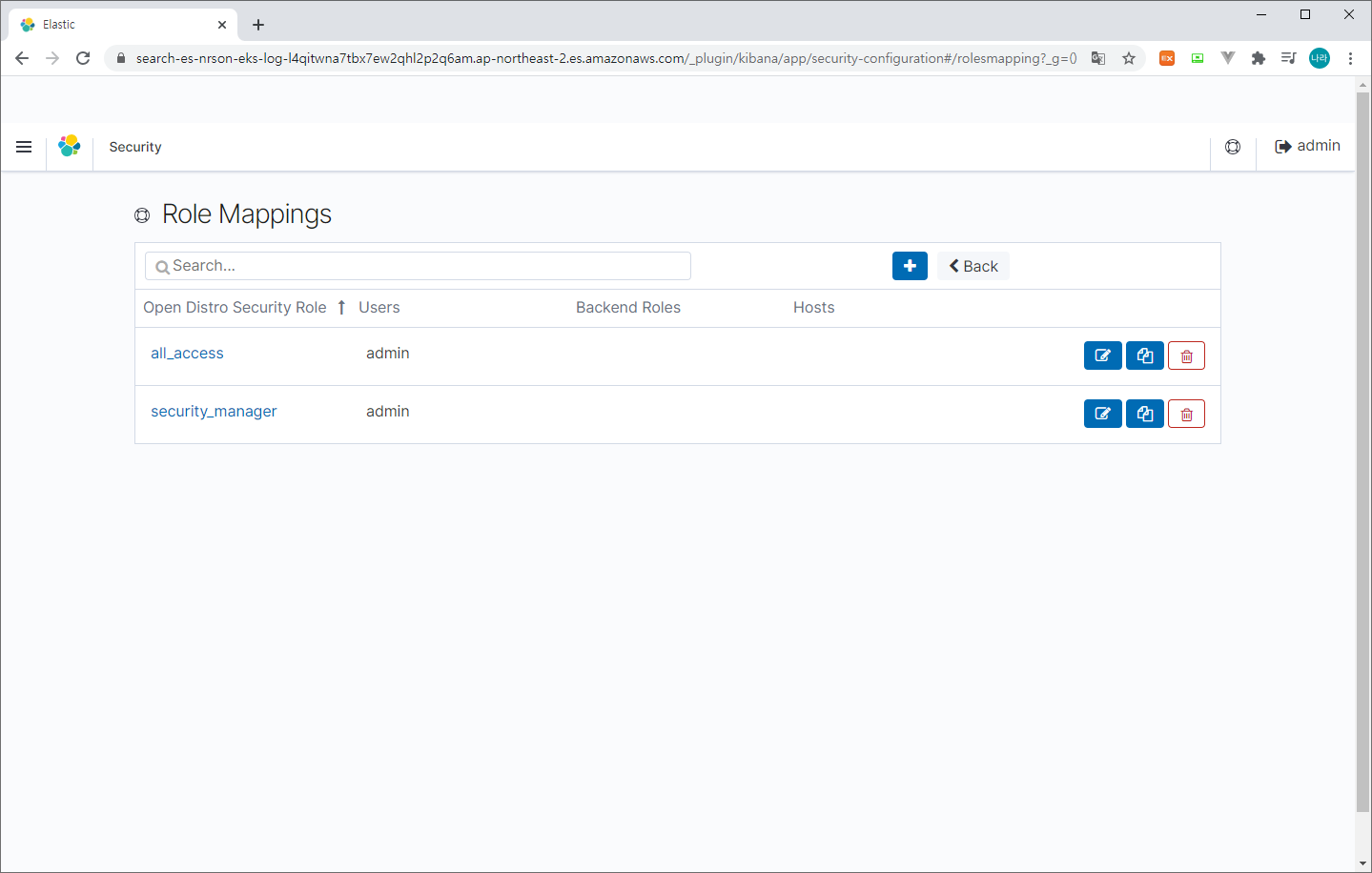

> Role Mappings & all_access 선택 후 앞서 생성한 Lambda Role 맵핑 (Backend roles)

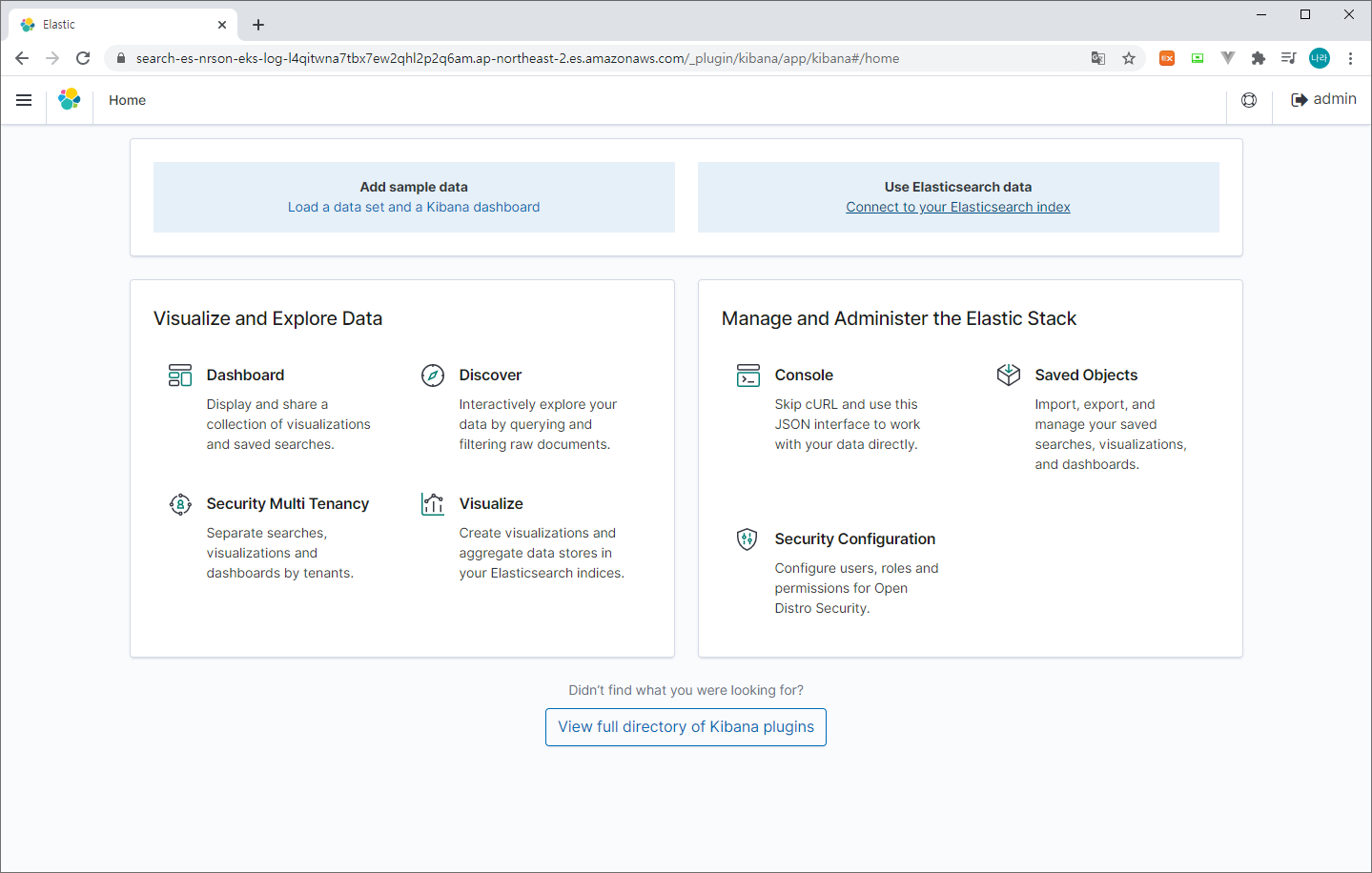

3) 대시보드 홈

> Use ElasticSearch Data (Connect to your ElasticSearch Index) 클릭

> Create index pattern (cwl-* 입력 > @timestamp > Create index pattern 선택)

4) Discover

> 수집된 로그 확인

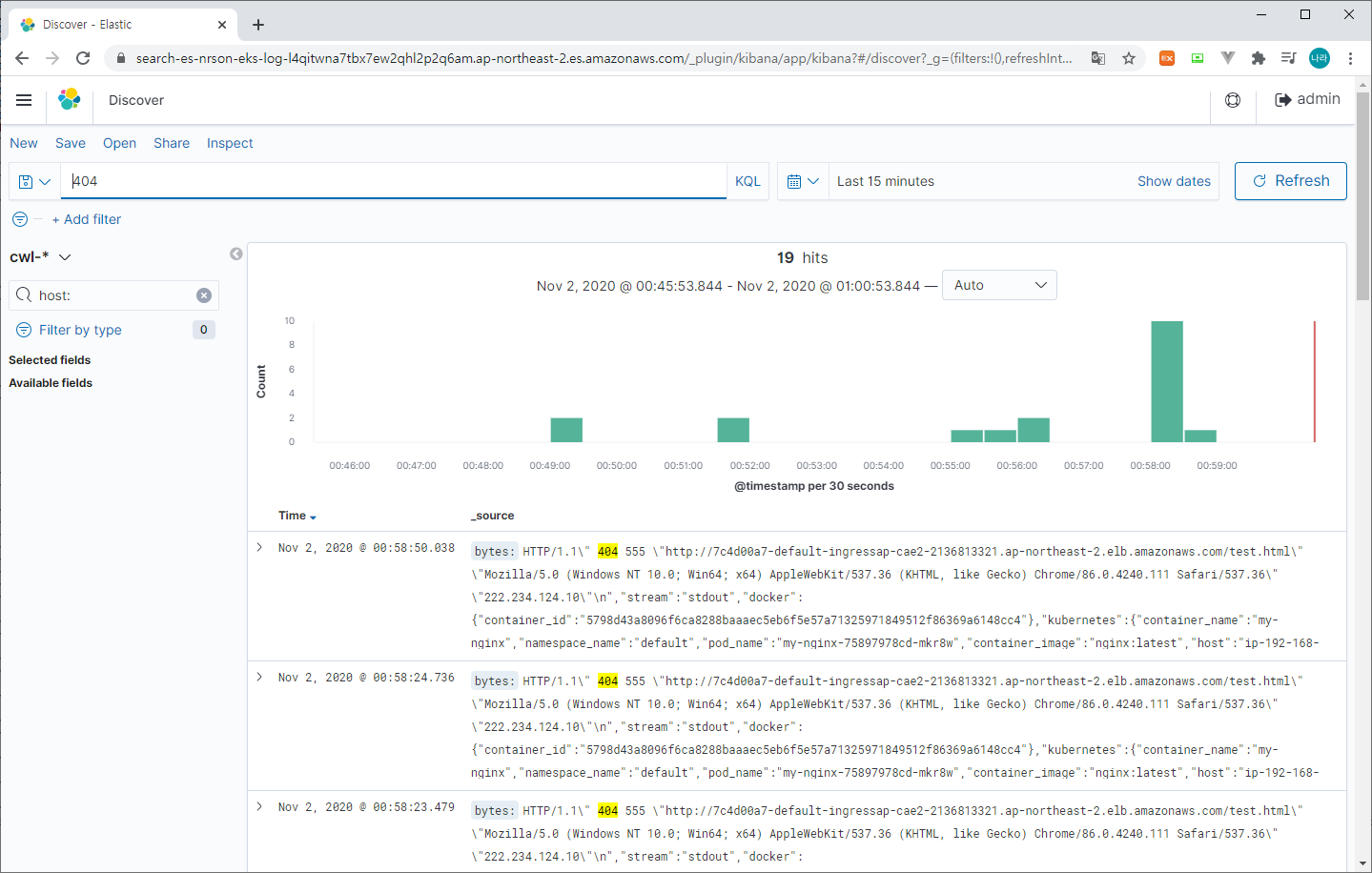

수집된 로그를 확인하는 방법은 간단하다. 모든 로그를 확인하거나 원하는 필터를 걸어 로그를 조회할 수 있다. 위는 404로 조회한 로그의 결과이다.

---

결론

지금까지 Amazon ElasticSearch 서비스를 사용하여 EKS에서 발생하는 로그를 수집하는 방법에 대해 살펴보았다. 사실 현재까지 구현된 환경은 로그를 Aggregation하는 수준에 그치며 이 로그를 어떻게 활용할 것인가에 대한 고민이 전혀 이루어지지 않았다고 볼 수 있다.

예를 들어 복잡하고 수많은 마이크로서비스 로그를 하나로 수집한다는 것 자체에 의미를 부여할수도 있지만, 이러한 로그를 여전히 하나하나 조회하여 검색하는 것이 얼마나 비효율적인지는 오래 IT일을 해 온 사람이라면 누구나 공감하는 할 것이다.

따라서 이를 보다 효과적으로 표출할 수 있는 표준 로깅 체계를 수립하여 검색 조건을 정렬하는 것이 좋다. 표준 로깅 체계를 수립함과 동시에 TraceID와 연계하기 위해 Spring Boot 기반 Sleuth나 Spring Framework 기반 Brave 등과 연계하는 것 역시 추천한다. 이를 통해 하나의 Transaction만 별도로 조회해 볼 수 있다. 예를 들어 TraceID 기반으로 Zipkin 또는 앞서 다루었던 AWS X-Ray를 통해 특정 TraceID의 문제를 감지하였다면, 이 ID를 기반으로 Kibana에서 조회하여 로그를 확인해 보는 방식이다.
